Come scegliere il VFD giusto per pompe, ventilatori e trasportatori

L'errata applicazione di un azionamento a frequenza variabile (VFD) porta a guasti prematuri del motore, interventi intempestivi e tempi di inattività del processo. Per selezionare l'unità giusta è necessario andare oltre la semplice corrispondenza della potenza per analizzare i profili di carico, le realtà elettriche e le esigenze di supporto a lungo termine. Ingegneri e facility manager spesso hanno difficoltà a bilanciare i costi di capitale iniziali con l'affidabilità a lungo termine. Specificare un convertitore senza tenere conto della coppia di avviamento, dei rischi ambientali, della distorsione armonica o delle configurazioni dell'alimentazione in ingresso rischia di causare guasti catastrofici al sistema.

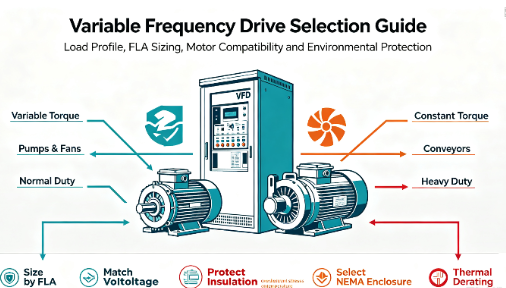

Questa guida fornisce un quadro sistematico e ingegneristico per valutare e specificare il VFD corretto in base alle caratteristiche del carico, affrontando in particolare i requisiti distinti delle applicazioni a coppia variabile (pompe e ventilatori) rispetto a quelle a coppia costante (trasportatori).

• Dimensioni in base a FLA, non HP: dimensionare sempre un VFD in base alla corrente a pieno carico (FLA) del motore anziché alla potenza per tenere conto delle inefficienze operative e delle richieste di corrente di picco.

• Adatta al profilo di carico: un VFD per pompe e ventilatori richiede in genere una classificazione per 'servizio normale' (coppia variabile), mentre i trasportatori richiedono una classificazione per 'servizi gravosi' (coppia costante) per gestire un'elevata inerzia di avviamento.

• Verificare tensione e cablaggio: abbinare sempre la potenza in ingresso della struttura al VFD e assicurarsi che la configurazione di cablaggio specifica del motore (Delta/Wye) sia allineata con l'uscita dell'azionamento.

• Tenere conto dell'ambiente: la temperatura ambiente, l'altitudine e i contaminanti presenti nell'aria determinano la classificazione NEMA/IP richiesta della custodia e i calcoli di declassamento termico.

• Mitigare i rischi elettrici: tenere conto del costo e dell'ingombro fisico dei reattori di linea o dei filtri armonici per proteggere l'isolamento del motore e garantire la conformità agli standard di qualità dell'alimentazione IEEE 519.

In che modo il tipo di carico influisce sulla selezione del VFD

Il filtro principale per la selezione di qualsiasi azionamento è il profilo di carico meccanico. È necessario definire la differenza critica tra carichi a coppia variabile e carichi a coppia costante prima di esaminare qualsiasi specifica elettrica. La mancata identificazione del tipo di carico garantisce scarse prestazioni in fabbrica. Un convertitore dimensionato per una ventola scatterà immediatamente in caso di guasto da sovracorrente se lo si collega a un nastro trasportatore a pieno carico. È necessario adattare la capacità di sovraccarico dell'azionamento alle realtà meccaniche dell'apparecchiatura azionata.

Scelta di un VFD per pompe e ventilatori

I carichi centrifughi come pompe e ventilatori seguono le Leggi di Affinità: la coppia aumenta con il quadrato della velocità, mentre la potenza aumenta con il cubo. Ad esempio, una ventola che funziona al 50% della velocità richiede solo circa il 12,5% della potenza necessaria a piena velocità, il che spiega il significativo risparmio energetico possibile nei sistemi HVAC e dei fluidi.

Poiché le pompe e i ventilatori richiedono una coppia di avviamento relativamente bassa, a Il VFD per pompe e ventilatori con classificazione di 'Funzionamento normale' è solitamente sufficiente. Queste unità forniscono in genere una capacità di sovraccarico compresa tra il 110% e il 120% per 60 secondi, fornendo potenza sufficiente per l'avvio senza sovradimensionamenti inutili e mantenendo allo stesso tempo un'elevata efficienza energetica a velocità ridotte.

La tabella sopra illustra perché le applicazioni a coppia variabile producono enormi guadagni di efficienza. Diminuendo la velocità del motore solo del 10% si riduce l'assorbimento di potenza di quasi il 27%. Questa realtà meccanica impone che l'azionamento debba gestire solo correnti di esercizio standard con un sovraccarico minimo durante la fase di accelerazione iniziale.

Scelta di un VFD per trasportatori

I trasportatori, gli estrusori e le pompe volumetriche richiedono una coppia costante in tutta la loro gamma di velocità. A differenza di pompe e ventilatori, spesso necessitano di una coppia di avviamento elevata per superare l'attrito statico, soprattutto durante l'avvio con carico pesante.

Queste applicazioni richiedono in genere VFD 'Heavy Duty' con capacità di sovraccarico dal 150% al 200% per 60 secondi. Questa corrente extra aiuta un trasportatore a pieno carico ad avviarsi senza inciampare e consente ad apparecchiature come frantoi o estrusori di gestire aumenti temporanei della resistenza meccanica.

Anche i requisiti di frenatura sono importanti. I trasportatori in discesa, i paranchi e i carichi ad alta inerzia possono generare energia rigenerativa durante la decelerazione, restituendo tensione al bus CC del VFD. Potrebbero essere necessari resistori di frenatura esterni per dissipare in modo sicuro questa energia e prevenire guasti da sovratensione.

Come dimensionare un VFD per il tuo motore

Stabilire i parametri tecnici corretti garantisce che l'azionamento si adatti al motore in modo accurato e sicuro. Le congetture durante questa fase portano a isolamento fuso, fusibili bruciati e apparecchiature danneggiate. È necessario leggere attentamente la targa del motore e allineare le sue specifiche con le capacità di uscita del convertitore.

Perché il dimensionamento in base alla corrente a pieno carico (FLA) non è negoziabile

Non dimensionare mai un VFD solo in base alla potenza. I motori con la stessa potenza HP possono assorbire correnti diverse a seconda dell'efficienza, del fattore di potenza e del numero di poli. Ad esempio, un motore a 6 poli può assorbire più corrente di un motore a 2 poli con la stessa potenza.

Dimensionare invece il VFD in base alla corrente a pieno carico (FLA) riportata sulla targhetta del motore. La corrente di uscita continua dell'azionamento deve essere uguale o superiore al FLA del motore. Se il motore ha una potenza nominale di 65 A, il VFD deve fornire almeno 65 A in modo continuo. L'uso del FLA aiuta a prevenire il sovraccarico e garantisce che il convertitore possa fornire corrente sufficiente durante il funzionamento.

Corrispondenza della potenza in ingresso e della tensione del motore

L'alimentazione della struttura deve corrispondere alla tensione di ingresso del VFD. Il collegamento di un convertitore da 460 V a un'alimentazione da 230 V può causare un guasto di sottotensione, mentre il collegamento di un convertitore da 230 V a 460 V può danneggiare i componenti interni. Verificare sempre la tensione di linea effettiva prima di selezionare l'azionamento.

Anche il cablaggio del motore deve corrispondere alla tensione di uscita del VFD. Molti motori industriali supportano tensioni doppie, come 230/460 V, utilizzando il cablaggio Delta o Wye. Un cablaggio errato può causare una coppia bassa, uno slittamento eccessivo e un surriscaldamento.

Anche l'ingresso monofase richiede una considerazione speciale quando si alimenta un motore trifase tramite un VFD. Potrebbe essere necessario declassare o sovradimensionare l'unità per gestire la corrente di ingresso più elevata e lo stress termico aggiuntivo. Seguire sempre i requisiti di dimensionamento del produttore per le applicazioni con ingresso monofase.

Compatibilità motoria e stress di isolamento

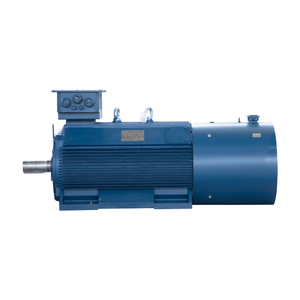

Non tutti i motori sono in grado di gestire la potenza elettrica di un azionamento moderno. È necessario valutare la differenza tra motori standard e motori con inverter. I motori con inverter sono conformi agli standard NEMA MG1 Parte 31. Sono dotati di un isolamento dell'avvolgimento migliorato progettato per resistere al difficile ambiente elettrico creato dalla modulazione di larghezza di impulso (PWM).

Le unità creano un fenomeno noto come onde riflesse o dV/dt. La commutazione rapida dei transistor bipolari a gate isolato (IGBT) invia impulsi di tensione ad alta frequenza lungo il cavo motore. Se il cavo è sufficientemente lungo, questi impulsi si riflettono sui terminali del motore e si accumulano sopra gli impulsi in ingresso. Ciò crea picchi di tensione che possono superare i 1600 volt su un sistema standard da 480 V. Questi picchi erodono l'isolamento standard del motore, provocando cortocircuiti e guasti catastrofici al motore.

Stabilire linee guida rigorose per la lunghezza massima dei cavi per proteggere il motore:

1. Da 0 a 50 piedi: installazione standard. In genere non è richiesto alcun filtraggio di uscita aggiuntivo per i motori utilizzati con inverter.

2. Da 51 a 150 piedi: installare una reattanza del carico di uscita al 3% o al 5% sui terminali del convertitore per smorzare i picchi di tensione.

3. Da 151 a 300 piedi: installare un filtro du/dt dedicato per rallentare il tempo di aumento della tensione e proteggere gli avvolgimenti.

4. Oltre 300 piedi: installa un filtro sinusoidale per riconvertire il segnale PWM in una forma d'onda sinusoidale uniforme.

Installazione del VFD e requisiti ambientali

Le realtà fisiche del luogo di installazione determinano la scelta dell'hardware tanto quanto i requisiti elettrici. Il posizionamento dei componenti elettronici sensibili in un ambiente difficile senza un'adeguata protezione garantisce una durata di vita breve. È necessario valutare i contaminanti presenti nell'aria, il calore ambientale e l'altitudine prima di finalizzare una specifica.

Selezione della giusta classificazione della custodia (NEMA/IP)

I valori nominali dell'involucro definiscono la capacità dell'apparecchiatura di resistere a polvere, acqua e ingresso fisico. La scelta dell'involucro sbagliato comporta dissipatori di calore sporchi, schede di controllo in cortocircuito e guasti prematuri dell'unità.

Se si installa un'unità NEMA 1 sul pavimento di una fabbrica polverosa, il particolato verrà risucchiato dalle ventole di raffreddamento. Questa polvere agisce come una coperta isolante sui dissipatori di calore interni, causando il surriscaldamento e lo scatto dell'unità. Adattare sempre l'involucro alle condizioni ambientali peggiori della struttura.

Gestione termica e realtà del declassamento

Il calore è il nemico principale dell’elettronica a stato solido. Temperature ambiente elevate richiedono un declassamento della capacità attuale dell'unità. La maggior parte degli azionamenti industriali sono progettati per la massima potenza a 40°C (104°F). Se la temperatura ambiente all'interno della centrale supera questa soglia, è necessario ridurre la corrente massima continuativa secondo la curva di declassamento del produttore. In caso contrario, l'unità andrà in allarme per un guasto da sovratemperatura.

Anche l’altitudine influisce sull’efficienza del raffreddamento. L'aria più rarefatta ad altitudini elevate assorbe meno calore dai dissipatori di calore interni. Il declassamento in altitudine inizia in genere sopra i 1.000 metri (3.300 piedi). Per ogni 100 metri al di sopra di questa linea di base, generalmente si perde l'1% della capacità attuale dell'unità. Se si installa un'attrezzatura in un'attività mineraria ad alta quota in montagna, è necessario sovradimensionare l'azionamento per compensare l'aria rarefatta.

Il corretto flusso d'aria all'interno dei pannelli di controllo non è negoziabile. Seguire esattamente i requisiti di autorizzazione del produttore. Lasciare uno spazio adeguato sopra, sotto e accanto all'unità garantisce che le ventole di raffreddamento interne possano scaricare l'aria calda in modo efficace. L'inserimento di troppi componenti in un piccolo involucro crea zone morte in cui il calore si accumula rapidamente. Se si montano più unità in un unico armadio, sfalsarle in modo che il calore di scarico proveniente dall'unità inferiore non confluisca direttamente nell'aspirazione dell'unità superiore.

Metodi di controllo VFD e opzioni di comunicazione

È necessario valutare come l'apparecchiatura interagirà con il processo meccanico e il sistema di controllo della struttura più ampio. Il metodo di controllo determina la precisione con cui il motore segue il comando di velocità. I protocolli di comunicazione determinano la facilità con cui il team di manutenzione può monitorare i dati sulle prestazioni.

Volt per Hertz (V/Hz) rispetto al controllo vettoriale senza sensore (SVC)

Il controllo Volt per Hertz (V/Hz) è la scelta standard ed economica per le applicazioni centrifughe. Mantiene un rapporto lineare tra tensione e frequenza. Questo metodo funziona perfettamente per a VFD che funziona con una ventola di ventilazione standard o una pompa della torre di raffreddamento. Il controllo V/Hz è semplice da regolare e non richiede complessi modelli matematici del motore. Tuttavia, fatica a produrre una coppia elevata a velocità molto basse.

Il controllo vettoriale senza sensori (SVC) è necessario per trasportatori, estrusori e carichi pesanti. SVC utilizza un modello matematico interno per calcolare la posizione esatta del rotore del motore senza bisogno di un encoder fisico. Ciò consente all'azionamento di separare la corrente di magnetizzazione dalla corrente di produzione della coppia. Il risultato è un'enorme disponibilità di coppia a bassi regimi e una regolazione della velocità incredibilmente precisa. Se è necessario far avanzare lentamente un nastro trasportatore pesante senza bloccarsi, è necessario utilizzare SVC.

I/O e protocolli di comunicazione

Valuta i requisiti di I/O analogici e digitali per il controllo locale. Sono necessari ingressi digitali per comandi di avvio/arresto, commutazione avanti/indietro e ripristino degli errori. Sono necessari ingressi analogici (tipicamente 4-20 mA o 0-10 V) per ricevere riferimenti di velocità da trasduttori di pressione, sensori di temperatura o misuratori di portata. Assicurati che l'unità disponga di terminali integrati sufficienti per gestire il tuo specifico array di sensori senza richiedere costose schede di espansione.

Valutare le esigenze di integrazione della rete industriale per la comunicazione PLC e SCADA. Le strutture moderne si affidano a dati collegati in rete per la manutenzione predittiva e l'ottimizzazione dei processi. Specificare in anticipo la scheda di comunicazione corretta. EtherNet/IP è lo standard nella produzione nordamericana. Modbus TCP/RTU è comune nel trattamento dell'acqua e HVAC. PROFINET domina le macchine progettate in Europa. L'integrazione del convertitore nella rete dell'impianto consente agli operatori di monitorare la corrente del motore, i codici di guasto e il consumo energetico in tempo reale direttamente dalla sala di controllo.

VFD vs Soft Starter: quale scegliere?

Gli ingegneri a volte sovraccaricano i sistemi semplici. Non tutti i motori richiedono il controllo della velocità variabile. È necessario fornire un quadro chiaro per quando un convertitore di frequenza non è necessario e un avviatore statico è la scelta migliore.

Quando scegliere invece un soft starter

Scegliere un avviatore statico quando l'applicazione richiede solo la riduzione dello shock meccanico durante l'avvio. Un avviatore statico utilizza tiristori (raddrizzatori controllati al silicio) per aumentare gradualmente la tensione fornita al motore. Ciò limita la corrente di spunto e impedisce che le cinghie si spezzino, gli ingranaggi si spellino o i tubi subiscano colpi d'ariete. Una volta che il motore raggiunge la massima velocità, un contattore di bypass interno si chiude, collegando il motore direttamente alla rete elettrica ed escludendo i componenti a stato solido dal circuito.

Se il processo non richiede il controllo della velocità durante il ciclo di esecuzione, un avviatore statico è altamente efficiente. Una pompa che riempie semplicemente un serbatoio a piena velocità e poi si spegne non necessita di una modulazione continua della velocità. Gli avviatori statici sono più piccoli, generano meno calore durante il ciclo di funzionamento e, una volta bypassati, producono una distorsione armonica pari a zero sulla rete elettrica. Riservare azionamenti per applicazioni in cui la modulazione della velocità fornisce miglioramenti tangibili del processo o risparmi energetici misurabili.

Conclusione

1. Controlla le targhette del motore e registra l'esatta corrente a pieno carico (FLA) e la tensione prima di consultare i cataloghi degli azionamenti.

2. Classificare il carico meccanico come coppia variabile o coppia costante per determinare la capacità di sovraccarico richiesta (servizio normale o servizio pesante).

3. Misurare la tensione di linea effettiva nel sito di installazione e verificare che la configurazione del cablaggio del motore corrisponda all'uscita del convertitore.

4. Calcolare la distanza del cavo tra il convertitore e il motore per determinare se sono necessari reattori di carico o filtri du/dt per proteggere l'isolamento.

5. Verificare la temperatura ambiente, i contaminanti presenti nell'aria e l'altitudine del sito di installazione per selezionare la custodia NEMA corretta e applicare le formule di declassamento termico.

Domande frequenti

D: Posso far funzionare un motore trifase con alimentazione monofase utilizzando un convertitore?

R: Sì. È possibile fornire alimentazione monofase a un azionamento trifase, che fornirà alimentazione trifase al motore. Tuttavia, è necessario raddoppiare le dimensioni del convertitore rispetto al FLA del motore per gestire l'aumento dello stress termico sui raddrizzatori di ingresso e sui condensatori del bus CC.

D: Perché il mio convertitore di frequenza scatta per un guasto da sovratensione quando il trasportatore si ferma?

R: I carichi ad alta inerzia come i trasportatori agiscono come generatori quando si decelera rapidamente. Questa energia rigenerativa viene reimmessa nel convertitore di frequenza, aumentando la tensione del bus CC. È necessario installare una resistenza di frenatura dinamica per dissipare l'energia in eccesso in modo sicuro sotto forma di calore.

D: È necessario un motore con inverter per utilizzare un azionamento?

R: Sebbene i motori standard più vecchi a volte possano funzionare su azionamenti, ciò è altamente rischioso. La commutazione PWM crea picchi di tensione che degradano rapidamente l'isolamento standard. Utilizzare sempre motori con inverter conformi a NEMA MG1 Parte 31 per un funzionamento affidabile a lungo termine.

D: Qual è la differenza tra le custodie NEMA 1 e NEMA 12?

R: Le custodie NEMA 1 sono scatole metalliche di base destinate ad ambienti interni puliti. Non offrono alcuna protezione contro polvere o acqua. Le custodie NEMA 12 sono sigillate contro la polvere trasportata dall'aria, lo sporco e il gocciolamento di liquidi non corrosivi, rendendole adatte per i pavimenti degli stabilimenti.

D: Come posso ridurre la distorsione armonica causata dal convertitore?

R: Gli azionamenti assorbono corrente in impulsi non lineari, che creano armoniche sulla rete elettrica. È possibile mitigare questo problema installando reattori di linea CA o induttanze CC. Per una conformità più rigorosa allo standard IEEE 519, potrebbero essere necessari filtri armonici attivi o convertitori di frequenza a 18 impulsi.

D: Un azionamento può controllare più motori contemporaneamente?

R: Sì, ma solo in modalità di controllo V/Hz. Tutti i motori funzioneranno esattamente alla stessa velocità. La corrente nominale continua del convertitore deve essere maggiore della somma del FLA di tutti i motori collegati, più un margine di sicurezza del 10%. Ciascun motore richiede inoltre una protezione individuale da sovraccarico.
