Πώς να επιλέξετε το σωστό VFD για αντλίες, ανεμιστήρες και μεταφορείς

Η εσφαλμένη εφαρμογή μιας μονάδας μεταβλητής συχνότητας (VFD) οδηγεί σε πρόωρη αστοχία του κινητήρα, ενόχληση ενεργοποίησης και διακοπή λειτουργίας της διαδικασίας. Η επιλογή της σωστής μετάδοσης κίνησης απαιτεί να προχωρήσουμε πέρα ​​από τη βασική αντιστοίχιση ιπποδύναμης για να αναλύσουμε τα προφίλ φορτίου, τις ηλεκτρικές πραγματικότητες και τις μακροπρόθεσμες ανάγκες υποστήριξης. Οι μηχανικοί και οι διαχειριστές εγκαταστάσεων συχνά αγωνίζονται να εξισορροπήσουν το αρχικό κόστος κεφαλαίου με τη μακροπρόθεσμη αξιοπιστία. Ο καθορισμός ενός μηχανισμού κίνησης χωρίς να λαμβάνεται υπόψη η ροπή εκκίνησης, οι περιβαλλοντικοί κίνδυνοι, η αρμονική παραμόρφωση ή οι διαμορφώσεις ισχύος εισόδου ενέχουν κίνδυνο καταστροφικής βλάβης του συστήματος.

Αυτός ο οδηγός παρέχει ένα συστηματικό, μηχανολογικό πλαίσιο για την αξιολόγηση και τον καθορισμό του σωστού VFD με βάση τα χαρακτηριστικά φορτίου—που αντιμετωπίζει συγκεκριμένα τις ξεχωριστές απαιτήσεις μεταβλητής ροπής (αντλίες και ανεμιστήρες) έναντι εφαρμογών σταθερής ροπής (μεταφορείς).

• Μέγεθος κατά FLA, όχι HP: Πάντα να δίνετε μέγεθος σε ένα VFD με βάση τους ενισχυτές πλήρους φορτίου (FLA) του κινητήρα και όχι με βάση την ιπποδύναμη για να ληφθούν υπόψη οι λειτουργικές ανεπάρκειες και οι απαιτήσεις ρεύματος αιχμής.

• Αντιστοίχιση με το προφίλ φορτίου: Ένα VFD για αντλίες και ανεμιστήρες απαιτεί συνήθως μια βαθμολογία 'Normal Duty' (μεταβλητή ροπή), ενώ οι μεταφορείς απαιτούν μια βαθμολογία 'Heavy Duty' (σταθερή ροπή) για τη διαχείριση υψηλής αδράνειας εκκίνησης.

• Επαλήθευση τάσης και καλωδίωσης: Να αντιστοιχίζετε πάντα την ισχύ εισόδου της εγκατάστασης με το VFD και να διασφαλίζετε ότι η συγκεκριμένη διαμόρφωση καλωδίωσης του κινητήρα (Delta/Wye) ευθυγραμμίζεται με την έξοδο του ηλεκτροκινητήρα.

• Λογαριασμός για το περιβάλλον: Η θερμοκρασία περιβάλλοντος, το υψόμετρο και οι ατμοσφαιρικοί ρύποι υπαγορεύουν την απαιτούμενη βαθμολογία NEMA/IP του περιβλήματος και τους υπολογισμούς θερμικής υποβάθμισης.

• Μετριάστε τους Ηλεκτρικούς Κινδύνους: Παράγοντας το κόστος και το φυσικό αποτύπωμα των αντιδραστήρων γραμμής ή των αρμονικών φίλτρων για την προστασία της μόνωσης του κινητήρα και τη συμμόρφωση με τα πρότυπα ποιότητας ισχύος IEEE 519.

Πώς ο τύπος φορτίου επηρεάζει την επιλογή VFD

Το κύριο φίλτρο για την επιλογή οποιουδήποτε δίσκου είναι το προφίλ μηχανικού φορτίου. Πρέπει να ορίσετε την κρίσιμη διαφορά μεταξύ μεταβλητής ροπής και σταθερών φορτίων ροπής πριν εξετάσετε τυχόν ηλεκτρικές προδιαγραφές. Η αποτυχία αναγνώρισης του τύπου φορτίου εγγυάται κακή απόδοση στο δάπεδο του εργοστασίου. Μια μονάδα δίσκου μεγέθους για ανεμιστήρα εξαερισμού θα σβήσει αμέσως σε περίπτωση σφάλματος υπερέντασης εάν τη συνδέσετε σε έναν ιμάντα μεταφοράς πλήρως φορτωμένο. Πρέπει να ταιριάξετε την ικανότητα υπερφόρτωσης της μονάδας με τις μηχανικές πραγματικότητες του οδηγούμενου εξοπλισμού.

Επιλογή VFD για αντλίες και ανεμιστήρες

Τα φυγόκεντρα φορτία όπως οι αντλίες και οι ανεμιστήρες ακολουθούν τους νόμους συγγένειας: η ροπή αυξάνεται με το τετράγωνο της ταχύτητας, ενώ η ισχύς αυξάνεται με τον κύβο. Για παράδειγμα, ένας ανεμιστήρας που λειτουργεί με ταχύτητα 50% απαιτεί μόνο περίπου το 12,5% της ενέργειας που απαιτείται σε πλήρη ταχύτητα, γεγονός που εξηγεί τη σημαντική εξοικονόμηση ενέργειας που είναι δυνατή σε συστήματα HVAC και υγρών.

Επειδή οι αντλίες και οι ανεμιστήρες απαιτούν σχετικά χαμηλή ροπή εκκίνησης, α Το VFD για αντλίες και ανεμιστήρες με βαθμολογία 'Normal Duty' είναι συνήθως επαρκής. Αυτοί οι δίσκοι συνήθως παρέχουν χωρητικότητα υπερφόρτωσης 110% έως 120% για 60 δευτερόλεπτα, παρέχοντας αρκετή ισχύ για εκκίνηση χωρίς περιττό υπερμεγέθυνση, ενώ διατηρούν ισχυρή ενεργειακή απόδοση σε μειωμένες ταχύτητες.

Ο παραπάνω πίνακας δείχνει γιατί οι εφαρμογές μεταβλητής ροπής αποδίδουν τεράστια κέρδη απόδοσης. Η πτώση της ταχύτητας του κινητήρα κατά μόλις 10% μειώνει την κατανάλωση ισχύος κατά σχεδόν 27%. Αυτή η μηχανική πραγματικότητα υπαγορεύει ότι ο ηλεκτροκινητήρας χρειάζεται μόνο να χειρίζεται τυπικά ρεύματα λειτουργίας με ελάχιστη υπερφόρτωση κατά τη διάρκεια της αρχικής φάσης ανύψωσης.

Επιλογή VFD για Μεταφορείς

Οι μεταφορείς, οι εξωθητές και οι αντλίες θετικής μετατόπισης απαιτούν σταθερή ροπή σε όλο το εύρος στροφών τους. Σε αντίθεση με τις αντλίες και τους ανεμιστήρες, συχνά χρειάζονται υψηλή ροπή εκκίνησης για να ξεπεράσουν τη στατική τριβή, ειδικά όταν ξεκινούν κάτω από μεγάλο φορτίο.

Αυτές οι εφαρμογές συνήθως απαιτούν VFD 'Heavy Duty' με χωρητικότητα υπερφόρτωσης 150% έως 200% για 60 δευτερόλεπτα. Αυτό το επιπλέον ρεύμα βοηθά έναν πλήρως φορτωμένο μεταφορέα να ξεκινήσει χωρίς να σκοντάφτει και επιτρέπει σε εξοπλισμό όπως θραυστήρες ή εξωθητές να χειρίζονται προσωρινές αυξήσεις στη μηχανική αντίσταση.

Οι απαιτήσεις πέδησης είναι επίσης σημαντικές. Οι φθίνοντες μεταφορείς, οι ανυψωτήρες και τα φορτία υψηλής αδράνειας μπορούν να δημιουργήσουν αναγεννητική ενέργεια κατά την επιβράδυνση, στέλνοντας την τάση πίσω στο δίαυλο DC του VFD. Ενδέχεται να απαιτούνται εξωτερικές αντιστάσεις πέδησης για την ασφαλή διάχυση αυτής της ενέργειας και την αποφυγή σφαλμάτων υπέρτασης.

Πώς να διαστασιολογήσετε ένα VFD για τον κινητήρα σας

Η καθιέρωση των σωστών τεχνικών παραμέτρων διασφαλίζει ότι ο κινητήρας ταιριάζει με τον κινητήρα με ακρίβεια και ασφάλεια. Οι εικασίες κατά τη διάρκεια αυτής της φάσης οδηγούν σε λιωμένη μόνωση, καμένες ασφάλειες και κατεστραμμένο εξοπλισμό. Πρέπει να διαβάσετε προσεκτικά την πινακίδα του κινητήρα και να ευθυγραμμίσετε τις προδιαγραφές του με τις δυνατότητες εξόδου του ηλεκτροκινητήρα.

Γιατί το μέγεθος με ενισχυτές πλήρους φορτίου (FLA) είναι αδιαπραγμάτευτο

Ποτέ μην μετράτε ένα VFD μόνο με ιπποδύναμη. Οι κινητήρες με την ίδια βαθμολογία HP μπορούν να αντλούν διαφορετικά ρεύματα ανάλογα με την απόδοση, τον συντελεστή ισχύος και τον αριθμό πόλων. Για παράδειγμα, ένας κινητήρας 6 πόλων μπορεί να αντλεί περισσότερο ρεύμα από έναν κινητήρα 2 πόλων με την ίδια ιπποδύναμη.

Αντίθετα, μετρήστε το VFD σύμφωνα με την πινακίδα τύπου του κινητήρα Full Load Amps (FLA). Το συνεχές ρεύμα εξόδου του ηλεκτροκινητήρα πρέπει να ισούται ή να υπερβαίνει το FLA του κινητήρα. Εάν ο κινητήρας έχει ισχύ 65 αμπέρ, το VFD πρέπει να παρέχει τουλάχιστον 65 αμπέρ συνεχώς. Η χρήση του FLA βοηθά στην αποφυγή υπερφόρτωσης και διασφαλίζει ότι ο ηλεκτροκινητήρας μπορεί να παρέχει αρκετό ρεύμα κατά τη λειτουργία.

Αντιστοίχιση ισχύος εισόδου και τάσης κινητήρα

Το τροφοδοτικό της εγκατάστασης πρέπει να ταιριάζει με την τάση εισόδου VFD. Η σύνδεση μιας μονάδας 460 V σε μια παροχή 230 V μπορεί να προκαλέσει σφάλμα χαμηλής τάσης, ενώ η σύνδεση μιας μονάδας 230 V σε 460 V μπορεί να προκαλέσει βλάβη στα εσωτερικά εξαρτήματα. Ελέγχετε πάντα την πραγματική τάση γραμμής πριν επιλέξετε τη μονάδα.

Η καλωδίωση του κινητήρα πρέπει επίσης να ταιριάζει με την τάση εξόδου του VFD. Πολλοί βιομηχανικοί κινητήρες υποστηρίζουν διπλές τάσεις, όπως 230/460 V, χρησιμοποιώντας καλωδίωση Delta ή Wye. Η λανθασμένη καλωδίωση μπορεί να προκαλέσει χαμηλή ροπή στρέψης, υπερβολική ολίσθηση και υπερθέρμανση.

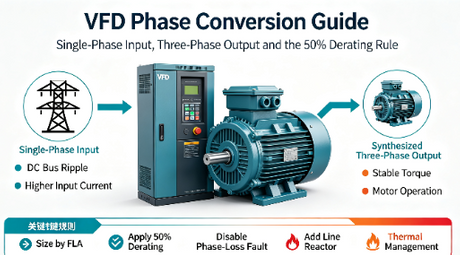

Η μονοφασική είσοδος απαιτεί επίσης ιδιαίτερη προσοχή κατά την τροφοδοσία ενός τριφασικού κινητήρα μέσω VFD. Ο ηλεκτροκινητήρας μπορεί να χρειαστεί υποβάθμιση ή υπερμεγέθη για να χειριστεί το υψηλότερο ρεύμα εισόδου και την πρόσθετη θερμική καταπόνηση. Ακολουθείτε πάντα τις απαιτήσεις μεγέθους του κατασκευαστή για εφαρμογές μονοφασικής εισόδου.

Συμβατότητα κινητήρα και καταπόνηση μόνωσης

Δεν μπορούν όλοι οι κινητήρες να χειριστούν την ηλεκτρική ισχύ ενός σύγχρονου ηλεκτροκινητήρα. Πρέπει να αξιολογήσετε τη διαφορά μεταξύ τυπικών κινητήρων και κινητήρων αντιστροφέα. Οι κινητήρες inverter συμμορφώνονται με τα πρότυπα NEMA MG1 Part 31. Διαθέτουν βελτιωμένη μόνωση περιελίξεων που έχει σχεδιαστεί για να αντέχει στο σκληρό ηλεκτρικό περιβάλλον που δημιουργείται από τη διαμόρφωση πλάτους παλμού (PWM).

Οι μονάδες δίσκου δημιουργούν ένα φαινόμενο γνωστό ως ανακλώμενα κύματα ή dV/dt. Η ταχεία εναλλαγή των διπολικών τρανζίστορ με μόνωση πύλης (IGBT) στέλνει παλμούς τάσης υψηλής συχνότητας στο καλώδιο του κινητήρα. Εάν το καλώδιο είναι αρκετά μακρύ, αυτοί οι παλμοί αντανακλούν τους ακροδέκτες του κινητήρα και στοιβάζονται πάνω από τους εισερχόμενους παλμούς. Αυτό δημιουργεί αιχμές τάσης που μπορεί να υπερβούν τα 1600 βολτ σε ένα τυπικό σύστημα 480 V. Αυτές οι αιχμές καταστρέφουν την τυπική μόνωση του κινητήρα, οδηγώντας σε βραχυκυκλώματα και καταστροφική βλάβη του κινητήρα.

Καθορίστε αυστηρές οδηγίες για τα μέγιστα μήκη καλωδίων για την προστασία του κινητήρα:

1. 0 έως 50 πόδια: Τυπική εγκατάσταση. Δεν απαιτείται συνήθως πρόσθετο φιλτράρισμα εξόδου για κινητήρες αντιστροφέα.

2. 51 έως 150 πόδια: Εγκαταστήστε έναν αντιδραστήρα φορτίου εξόδου 3% ή 5% στους ακροδέκτες μετάδοσης κίνησης για να μειώσετε τις αιχμές τάσης.

3. 151 έως 300 πόδια: Εγκαταστήστε ένα αποκλειστικό φίλτρο dV/dt για να επιβραδύνετε τον χρόνο ανόδου της τάσης και να προστατέψετε τις περιελίξεις.

4. Πάνω από 300 πόδια: Εγκαταστήστε ένα φίλτρο ημιτονοειδούς κύματος για να μετατρέψετε το σήμα PWM ξανά σε ομαλή, ημιτονοειδή κυματομορφή.

Εγκατάσταση VFD και Περιβαλλοντικές Απαιτήσεις

Η φυσική πραγματικότητα της τοποθεσίας εγκατάστασης υπαγορεύει την επιλογή υλικού εξίσου με τις ηλεκτρικές απαιτήσεις. Η τοποθέτηση ευαίσθητων ηλεκτρονικών συσκευών σε ένα σκληρό περιβάλλον χωρίς την κατάλληλη προστασία εγγυάται μικρή διάρκεια ζωής. Πρέπει να αξιολογήσετε τους ατμοσφαιρικούς ρύπους, τη θερμότητα του περιβάλλοντος και το υψόμετρο πριν οριστικοποιήσετε μια προδιαγραφή.

Επιλογή της σωστής βαθμολογίας περιβλήματος (NEMA/IP)

Οι βαθμολογίες του περιβλήματος καθορίζουν πόσο καλά αντέχει ο εξοπλισμός στη σκόνη, το νερό και τη φυσική είσοδο. Η επιλογή του λανθασμένου περιβλήματος οδηγεί σε ρυπαντικές ψύκτρες, βραχυκύκλωμα πλακέτες ελέγχου και πρόωρη αστοχία της μονάδας.

Εάν εγκαταστήσετε μια μονάδα NEMA 1 σε ένα σκονισμένο εργοστασιακό δάπεδο, τα σωματίδια θα απορροφηθούν στους ανεμιστήρες ψύξης. Αυτή η σκόνη λειτουργεί ως μονωτική κουβέρτα πάνω από τις εσωτερικές ψύκτες θερμότητας, προκαλώντας την υπερθέρμανση και την πτώση της μονάδας. Να ταιριάζει πάντα το περίβλημα με τις χειρότερες περιβαλλοντικές συνθήκες της εγκατάστασης.

Θερμική Διαχείριση και Μείωση Πραγματικοτήτων

Η θερμότητα είναι ο πρωταρχικός εχθρός των ηλεκτρονικών στερεάς κατάστασης. Οι υψηλές θερμοκρασίες περιβάλλοντος απαιτούν μείωση της τρέχουσας χωρητικότητας της μονάδας. Οι περισσότεροι βιομηχανικοί δίσκοι έχουν βαθμολογηθεί για πλήρη απόδοση στους 40°C (104°F). Εάν η θερμοκρασία περιβάλλοντος μέσα στον πίνακα ελέγχου υπερβαίνει αυτό το όριο, πρέπει να μειώσετε τη μέγιστη τιμή συνεχούς ρεύματος σύμφωνα με την καμπύλη υποβάθμισης του κατασκευαστή. Εάν δεν το κάνετε αυτό, η μονάδα θα σκοντάψει λόγω σφάλματος υπερβολικής θερμοκρασίας.

Το υψόμετρο επηρεάζει επίσης την απόδοση ψύξης. Ο λεπτότερος αέρας σε υψηλά υψόμετρα απορροφά λιγότερη θερμότητα από τις εσωτερικές απαγωγές θερμότητας. Η υποβάθμιση του υψομέτρου ξεκινά συνήθως πάνω από 1.000 μέτρα (3.300 πόδια). Για κάθε 100 μέτρα πάνω από αυτή τη γραμμή βάσης, χάνετε γενικά το 1% της τρέχουσας χωρητικότητας της μονάδας. Εάν εγκαθιστάτε εξοπλισμό σε μια επιχείρηση εξόρυξης σε μεγάλο υψόμετρο στα βουνά, πρέπει να υπερμεγέθετε τη μονάδα δίσκου για να αντισταθμίσετε τον αραιό αέρα.

Η σωστή ροή αέρα μέσα στους πίνακες ελέγχου είναι αδιαπραγμάτευτη. Ακολουθήστε επακριβώς τις απαιτήσεις εκκαθάρισης του κατασκευαστή. Αφήνοντας επαρκή χώρο πάνω, κάτω και δίπλα από τη μονάδα, διασφαλίζεται ότι οι εσωτερικοί ανεμιστήρες ψύξης μπορούν να εξάγουν αποτελεσματικά τον ζεστό αέρα. Το να στριμώξετε πάρα πολλά εξαρτήματα σε ένα μικρό περίβλημα δημιουργεί νεκρές ζώνες όπου η θερμότητα συσσωρεύεται γρήγορα. Εάν τοποθετείτε πολλαπλούς δίσκους σε ένα μόνο ερμάριο, κλιμακώστε τους έτσι ώστε η θερμότητα των καυσαερίων από την κάτω μονάδα να μην τροφοδοτείται απευθείας στην εισαγωγή της επάνω μονάδας.

Μέθοδοι ελέγχου VFD και επιλογές επικοινωνίας

Πρέπει να αξιολογήσετε πώς θα αλληλεπιδράσει ο εξοπλισμός με τη μηχανική διαδικασία και το ευρύτερο σύστημα ελέγχου της εγκατάστασης. Η μέθοδος ελέγχου υπαγορεύει πόσο με ακρίβεια ο κινητήρας ακολουθεί την εντολή ταχύτητας. Τα πρωτόκολλα επικοινωνίας καθορίζουν πόσο εύκολα η ομάδα συντήρησης μπορεί να παρακολουθεί τα δεδομένα απόδοσης.

Volts ανά Hertz (V/Hz) έναντι διανυσματικού ελέγχου χωρίς αισθητήρα (SVC)

Ο έλεγχος Volts per Hertz (V/Hz) είναι η τυπική, οικονομικά αποδοτική επιλογή για φυγόκεντρες εφαρμογές. Διατηρεί μια γραμμική αναλογία μεταξύ τάσης και συχνότητας. Αυτή η μέθοδος λειτουργεί τέλεια για α VFD που λειτουργεί με τυπικό ανεμιστήρα εξαερισμού ή αντλία πύργου ψύξης. Ο έλεγχος V/Hz είναι απλός στη ρύθμιση και δεν απαιτεί πολύπλοκα μαθηματικά μοντέλα του κινητήρα. Ωστόσο, παλεύει να παράγει υψηλή ροπή σε πολύ χαμηλές στροφές.

Απαιτείται έλεγχος διανυσμάτων χωρίς αισθητήρα (SVC) για μεταφορείς, εξωθητές και βαριά φορτία. Το SVC χρησιμοποιεί ένα εσωτερικό μαθηματικό μοντέλο για να υπολογίσει την ακριβή θέση του ρότορα του κινητήρα χωρίς να χρειάζεται φυσικός κωδικοποιητής. Αυτό επιτρέπει στον ηλεκτροκινητήρα να διαχωρίζει το ρεύμα μαγνήτισης από το ρεύμα που παράγει ροπή. Το αποτέλεσμα είναι τεράστια διαθεσιμότητα ροπής σε χαμηλές στροφές και απίστευτα αυστηρή ρύθμιση στροφών. Εάν πρέπει να βάλετε μια βαριά μεταφορική ταινία προς τα εμπρός ομαλά χωρίς να σταματήσετε, πρέπει να χρησιμοποιήσετε το SVC.

I/O και πρωτόκολλα επικοινωνίας

Αξιολογήστε τις αναλογικές και ψηφιακές απαιτήσεις εισόδου/εξόδου για τοπικό έλεγχο. Χρειάζεστε ψηφιακές εισόδους για εντολές start/stop, μεταγωγή εμπρός/πίσω και επαναφορά σφαλμάτων. Χρειάζεστε αναλογικές εισόδους (συνήθως 4-20 mA ή 0-10 V) για να λαμβάνετε αναφορές ταχύτητας από μετατροπείς πίεσης, αισθητήρες θερμοκρασίας ή μετρητές ροής. Βεβαιωθείτε ότι η μονάδα έχει αρκετά ενσωματωμένα τερματικά για να χειριστεί τη συγκεκριμένη σειρά αισθητήρων σας χωρίς να απαιτεί ακριβές κάρτες επέκτασης.

Αξιολογήστε τις ανάγκες ολοκλήρωσης βιομηχανικών δικτύων για επικοινωνία PLC και SCADA. Οι σύγχρονες εγκαταστάσεις βασίζονται σε δεδομένα δικτύου για προγνωστική συντήρηση και βελτιστοποίηση διαδικασιών. Καθορίστε εκ των προτέρων τη σωστή κάρτα επικοινωνίας. Το EtherNet/IP είναι στάνταρ στην κατασκευή της Βόρειας Αμερικής. Το Modbus TCP/RTU είναι κοινό στην επεξεργασία νερού και στην HVAC. Το PROFINET κυριαρχεί στα μηχανήματα ευρωπαϊκής σχεδίασης. Η ενσωμάτωση της μονάδας στο δίκτυο της εγκατάστασης επιτρέπει στους χειριστές να παρακολουθούν το ρεύμα κινητήρα, τους κωδικούς βλάβης και την κατανάλωση ενέργειας σε πραγματικό χρόνο απευθείας από το δωμάτιο ελέγχου.

VFD vs Soft Starter: Ποιο να επιλέξετε;

Οι μηχανικοί μερικές φορές υπερ-μηχανικοί απλά συστήματα. Δεν απαιτείται κάθε κινητήρας έλεγχος μεταβλητής ταχύτητας. Πρέπει να παρέχετε ένα σαφές πλαίσιο για το πότε μια μονάδα μεταβλητής συχνότητας δεν είναι απαραίτητη και μια μαλακή εκκίνηση είναι η καλύτερη επιλογή.

Πότε να επιλέξετε αντ 'αυτού ένα μαλακό εκκινητή

Επιλέξτε έναν μαλακό εκκινητή όταν η εφαρμογή απαιτεί μόνο μείωση μηχανικών κραδασμών κατά την εκκίνηση. Ένας μαλακός εκκινητής χρησιμοποιεί θυρίστορ (Silicon Controlled Rectifiers) για να αυξήσει σταδιακά την τάση που παρέχεται στον κινητήρα. Αυτό περιορίζει το ρεύμα εισόδου και αποτρέπει το κούμπωμα των ιμάντων, την απογύμνωση των γραναζιών ή το σφυρί νερού στους σωλήνες. Μόλις ο κινητήρας φτάσει σε πλήρη ταχύτητα, ένας εσωτερικός επαφές παράκαμψης κλείνει, συνδέοντας τον κινητήρα απευθείας στην τροφοδοσία της γραμμής και βγάζοντας τα εξαρτήματα στερεάς κατάστασης από το κύκλωμα.

Εάν η διαδικασία δεν απαιτεί έλεγχο ταχύτητας κατά τη διάρκεια του κύκλου λειτουργίας, ένας μαλακός εκκινητής είναι εξαιρετικά αποδοτικός. Μια αντλία που απλώς γεμίζει μια δεξαμενή συγκράτησης σε πλήρη ταχύτητα και στη συνέχεια σβήνει δεν χρειάζεται συνεχή διαμόρφωση ταχύτητας. Οι μαλακοί εκκινητές είναι μικρότεροι, παράγουν λιγότερη θερμότητα κατά τη διάρκεια του κύκλου λειτουργίας και παράγουν μηδενική αρμονική παραμόρφωση στο ηλεκτρικό δίκτυο μόλις παρακαμφθεί. Αποθηκεύστε μονάδες δίσκου για εφαρμογές όπου η ρύθμιση της ταχύτητας παρέχει απτές βελτιώσεις στη διαδικασία ή μετρήσιμη εξοικονόμηση ενέργειας.

Σύναψη

1. Ελέγξτε τις πινακίδες του κινητήρα σας και καταγράψτε τους ακριβείς ενισχυτές πλήρους φορτίου (FLA) και την τάση πριν δείτε οποιονδήποτε κατάλογο ηλεκτροκινητήρων.

2. Ταξινομήστε το μηχανικό σας φορτίο είτε ως μεταβλητή ροπή είτε ως σταθερή ροπή για να προσδιορίσετε την απαιτούμενη χωρητικότητα υπερφόρτωσης (Κανονικό φορτίο έναντι βαρέως τύπου).

3. Μετρήστε την πραγματική τάση γραμμής στο σημείο εγκατάστασης και επιβεβαιώστε ότι η διαμόρφωση της καλωδίωσης του κινητήρα ταιριάζει με την έξοδο του ηλεκτροκινητήρα.

4. Υπολογίστε την απόσταση του καλωδίου μεταξύ του ηλεκτροκινητήρα και του κινητήρα για να προσδιορίσετε εάν είναι απαραίτητοι αντιδραστήρες φορτίου ή φίλτρα dV/dt για την προστασία της μόνωσης.

5. Επαληθεύστε τη θερμοκρασία περιβάλλοντος, τους ατμοσφαιρικούς ρύπους και το υψόμετρο του τόπου εγκατάστασης για να επιλέξετε το σωστό περίβλημα NEMA και να εφαρμόσετε τύπους θερμικής μείωσης.

FAQ

Ε: Μπορώ να λειτουργήσω έναν τριφασικό κινητήρα με μονοφασική ισχύ χρησιμοποιώντας μονάδα δίσκου;

Α: Ναι. Μπορείτε να τροφοδοτήσετε μονοφασική ισχύ σε έναν τριφασικό κινητήρα, ο οποίος θα παράγει τριφασική ισχύ στον κινητήρα. Ωστόσο, πρέπει να διπλασιάσετε το μέγεθος του ηλεκτροκινητήρα σε σχέση με το FLA του κινητήρα για να χειριστείτε την αυξημένη θερμική καταπόνηση στους ανορθωτές εισόδου και στους πυκνωτές διαύλου DC.

Ε: Γιατί η μονάδα μου σκάει σε σφάλμα υπέρτασης όταν σταματάει ο μεταφορέας;

Α: Φορτία υψηλής αδράνειας όπως οι μεταφορείς λειτουργούν ως γεννήτριες όταν επιβραδύνουν γρήγορα. Αυτή η αναγεννητική ενέργεια ανατροφοδοτείται στη μονάδα δίσκου, αυξάνοντας την τάση του διαύλου DC. Πρέπει να εγκαταστήσετε μια δυναμική αντίσταση πέδησης για να διαχέετε αυτή την περίσσεια ενέργειας με ασφάλεια ως θερμότητα.

Ε: Χρειάζομαι κινητήρα αντιστροφέα για να χρησιμοποιήσω μια μονάδα δίσκου;

Α: Ενώ οι παλαιότεροι τυπικοί κινητήρες μπορούν μερικές φορές να λειτουργούν σε μονάδες δίσκου, είναι πολύ επικίνδυνο. Η μεταγωγή PWM δημιουργεί αιχμές τάσης που υποβαθμίζουν γρήγορα την τυπική μόνωση. Χρησιμοποιείτε πάντα κινητήρες αντιστροφέα συμβατούς με το NEMA MG1 Part 31 για αξιόπιστη, μακροχρόνια λειτουργία.

Ε: Ποια είναι η διαφορά μεταξύ των περιβλημάτων NEMA 1 και NEMA 12;

Α: Τα περιβλήματα NEMA 1 είναι βασικά μεταλλικά κουτιά που προορίζονται για καθαρά, εσωτερικά περιβάλλοντα. Δεν προσφέρουν προστασία από τη σκόνη ή το νερό. Τα περιβλήματα NEMA 12 είναι σφραγισμένα από την αερομεταφερόμενη σκόνη, τη βρωμιά και τα μη διαβρωτικά υγρά που στάζουν, καθιστώντας τα κατάλληλα για εργοστασιακά δάπεδα.

Ε: Πώς μπορώ να μειώσω την αρμονική παραμόρφωση που προκαλείται από τη μονάδα δίσκου;

Α: Οι ηλεκτροκινητήρες αντλούν ρεύμα σε μη γραμμικούς παλμούς, οι οποίοι δημιουργούν αρμονικές στο ηλεκτρικό δίκτυο. Μπορείτε να το μετριαστείτε εγκαθιστώντας αντιδραστήρες γραμμής AC ή τσοκ DC. Για αυστηρότερη συμμόρφωση με το IEEE 519, μπορεί να χρειαστείτε ενεργά αρμονικά φίλτρα ή μονάδες 18 παλμών.

Ε: Μπορεί μια μονάδα να ελέγχει πολλούς κινητήρες ταυτόχρονα;

Α: Ναι, αλλά μόνο σε λειτουργία ελέγχου V/Hz. Όλοι οι κινητήρες θα λειτουργούν με την ίδια ακριβώς ταχύτητα. Η βαθμολογία συνεχούς ρεύματος του ηλεκτροκινητήρα πρέπει να είναι μεγαλύτερη από το άθροισμα του FLA όλων των συνδεδεμένων κινητήρων, συν ένα περιθώριο ασφαλείας 10%. Κάθε κινητήρας απαιτεί επίσης ατομική προστασία υπερφόρτωσης.
