So wählen Sie den richtigen VFD für Pumpen, Lüfter und Förderer aus

Die falsche Anwendung eines Frequenzumrichters (VFD) führt zu vorzeitigem Motorausfall, Fehlauslösungen und Prozessausfallzeiten. Die Auswahl des richtigen Antriebs erfordert, über die grundlegende Leistungsanpassung hinauszugehen und Lastprofile, elektrische Gegebenheiten und den langfristigen Unterstützungsbedarf zu analysieren. Ingenieure und Facility Manager haben oft Schwierigkeiten, die Investitionskosten im Vorfeld mit der langfristigen Zuverlässigkeit in Einklang zu bringen. Wenn Sie einen Antrieb spezifizieren, ohne das Anlaufdrehmoment, Umweltgefahren, harmonische Verzerrungen oder Eingangsleistungskonfigurationen zu berücksichtigen, besteht die Gefahr eines katastrophalen Systemausfalls.

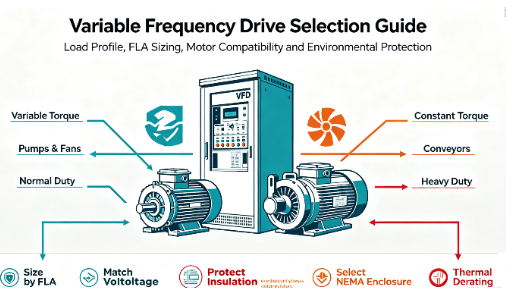

Dieser Leitfaden bietet einen systematischen, ingenieurorientierten Rahmen für die Bewertung und Spezifizierung des richtigen Frequenzumrichters auf der Grundlage von Lasteigenschaften – insbesondere unter Berücksichtigung der unterschiedlichen Anforderungen von Anwendungen mit variablem Drehmoment (Pumpen und Lüfter) im Vergleich zu Anwendungen mit konstantem Drehmoment (Förderer).

• Dimensionierung nach FLA, nicht nach PS: Dimensionieren Sie einen Frequenzumrichter immer basierend auf der Volllaststromstärke (FLA) des Motors und nicht auf der PS-Zahl, um betriebliche Ineffizienzen und Spitzenstromanforderungen zu berücksichtigen.

• Passen Sie das Lastprofil an: Ein VFD für Pumpen und Lüfter erfordert normalerweise eine „Normallast“-Einstufung (variables Drehmoment), während Förderbänder eine „Hochleistungs“-Einstufung (konstantes Drehmoment) erfordern, um eine hohe Anlaufträgheit zu bewältigen.

• Überprüfen Sie Spannung und Verkabelung: Passen Sie immer die Eingangsleistung der Anlage an den Frequenzumrichter an und stellen Sie sicher, dass die spezifische Verkabelungskonfiguration des Motors (Dreieck/Stern) mit der Ausgangsleistung des Antriebs übereinstimmt.

• Berücksichtigen Sie die Umwelt: Umgebungstemperatur, Höhe und Luftschadstoffe bestimmen die erforderliche NEMA/IP-Gehäusebewertung und Berechnungen zur thermischen Leistungsreduzierung.

• Reduzieren Sie elektrische Risiken: Berücksichtigen Sie die Kosten und den physischen Platzbedarf von Netzdrosseln oder Oberschwingungsfiltern, um die Motorisolierung zu schützen und die Stromqualitätsstandards IEEE 519 einzuhalten.

Wie sich der Lasttyp auf die VFD-Auswahl auswirkt

Der primäre Filter für die Auswahl eines Antriebs ist das mechanische Lastprofil. Sie müssen den entscheidenden Unterschied zwischen Lasten mit variablem Drehmoment und Lasten mit konstantem Drehmoment definieren, bevor Sie sich elektrische Spezifikationen ansehen. Wenn der Lasttyp nicht identifiziert wird, ist die Leistung in der Fabrik mangelhaft. Ein für einen Lüftungsventilator ausgelegter Antrieb löst bei einem Überstromfehler sofort aus, wenn Sie ihn an ein voll beladenes Förderband anschließen. Sie müssen die Überlastfähigkeit des Antriebs an die mechanischen Gegebenheiten der angetriebenen Ausrüstung anpassen.

Auswahl eines VFD für Pumpen und Lüfter

Zentrifugale Lasten wie Pumpen und Lüfter folgen den Affinitätsgesetzen: Das Drehmoment steigt mit dem Quadrat der Geschwindigkeit, während die Leistung mit der Potenz zunimmt. Beispielsweise benötigt ein Lüfter, der mit 50 % Drehzahl läuft, nur etwa 12,5 % der Leistung, die bei voller Drehzahl benötigt wird, was die erheblichen Energieeinsparungen erklärt, die in HLK- und Flüssigkeitssystemen möglich sind.

Da Pumpen und Lüfter ein relativ geringes Anlaufdrehmoment benötigen, a VFD für Pumpen und Lüfter mit einer „Normal Duty“-Einstufung ist normalerweise ausreichend. Diese Antriebe bieten typischerweise eine Überlastkapazität von 110 % bis 120 % für 60 Sekunden und liefern so ausreichend Leistung für den Anlauf ohne unnötige Überdimensionierung, während gleichzeitig eine hohe Energieeffizienz bei reduzierten Drehzahlen erhalten bleibt.

Die obige Tabelle veranschaulicht, warum Anwendungen mit variablem Drehmoment zu enormen Effizienzsteigerungen führen. Eine Reduzierung der Motordrehzahl um nur 10 % reduziert die Leistungsaufnahme um fast 27 %. Diese mechanische Realität erfordert, dass der Antrieb während der anfänglichen Hochlaufphase nur normale Betriebsströme mit minimaler Überlast bewältigen muss.

Auswahl eines VFD für Förderer

Förderer, Extruder und Verdrängerpumpen erfordern über ihren Drehzahlbereich ein konstantes Drehmoment. Im Gegensatz zu Pumpen und Lüftern benötigen sie häufig ein hohes Anlaufdrehmoment, um die Haftreibung zu überwinden, insbesondere beim Anlaufen unter hoher Last.

Diese Anwendungen erfordern typischerweise „Hochleistungs“-Frequenzumrichter mit einer Überlastkapazität von 150 % bis 200 % für 60 Sekunden. Dieser zusätzliche Strom trägt dazu bei, dass ein voll beladenes Förderband ohne Auslösung startet, und ermöglicht es Geräten wie Brechern oder Extrudern, vorübergehende Erhöhungen des mechanischen Widerstands zu bewältigen.

Auch Bremsanforderungen sind wichtig. Sinkende Förderbänder, Hebezeuge und Lasten mit hoher Trägheit können beim Abbremsen regenerative Energie erzeugen und Spannung an den DC-Bus des VFD zurücksenden. Um diese Energie sicher abzuleiten und Überspannungsfehler zu verhindern, können externe Bremswiderstände erforderlich sein.

So dimensionieren Sie einen VFD für Ihren Motor

Durch die Festlegung der richtigen technischen Parameter wird sichergestellt, dass der Antrieb genau und sicher auf den Motor abgestimmt ist. Vermutungen in dieser Phase führen zu geschmolzener Isolierung, durchgebrannten Sicherungen und beschädigten Geräten. Sie müssen das Typenschild des Motors sorgfältig lesen und seine Spezifikationen mit der Ausgangsleistung des Antriebs abgleichen.

Warum die Dimensionierung nach Volllaststrom (FLA) nicht verhandelbar ist

Bemessen Sie einen Frequenzumrichter niemals allein nach der Leistung. Motoren mit derselben PS-Leistung können je nach Effizienz, Leistungsfaktor und Polzahl unterschiedliche Ströme ziehen. Beispielsweise kann ein 6-poliger Motor mehr Strom ziehen als ein 2-poliger Motor mit der gleichen Leistung.

Bemessen Sie den Frequenzumrichter stattdessen entsprechend der Volllaststromstärke (FLA) auf dem Typenschild des Motors. Der Dauerausgangsstrom des Antriebs sollte dem FLA des Motors entsprechen oder diesen überschreiten. Wenn der Motor eine Nennleistung von 65 Ampere hat, muss der Frequenzumrichter kontinuierlich mindestens 65 Ampere liefern. Durch die Verwendung von FLA wird eine Überlastung verhindert und sichergestellt, dass der Antrieb während des Betriebs ausreichend Strom liefern kann.

Passende Eingangsleistung und Motorspannung

Die Stromversorgung der Anlage muss mit der VFD-Eingangsspannung übereinstimmen. Der Anschluss eines 460-V-Antriebs an eine 230-V-Versorgung kann zu einem Unterspannungsfehler führen, während der Anschluss eines 230-V-Antriebs an eine 460-V-Versorgung interne Komponenten beschädigen kann. Überprüfen Sie immer die tatsächliche Netzspannung, bevor Sie den Antrieb auswählen.

Auch die Motorverkabelung muss mit der VFD-Ausgangsspannung übereinstimmen. Viele Industriemotoren unterstützen Doppelspannungen, z. B. 230/460 V, mithilfe einer Dreieck- oder Sternverdrahtung. Eine falsche Verkabelung kann zu niedrigem Drehmoment, übermäßigem Schlupf und Überhitzung führen.

Auch bei der Speisung eines Dreiphasenmotors über einen Frequenzumrichter muss der einphasige Eingang besonders berücksichtigt werden. Möglicherweise muss der Antrieb gedrosselt oder überdimensioniert werden, um den höheren Eingangsstrom und die zusätzliche thermische Belastung zu bewältigen. Befolgen Sie stets die Größenanforderungen des Herstellers für Anwendungen mit einphasigem Eingang.

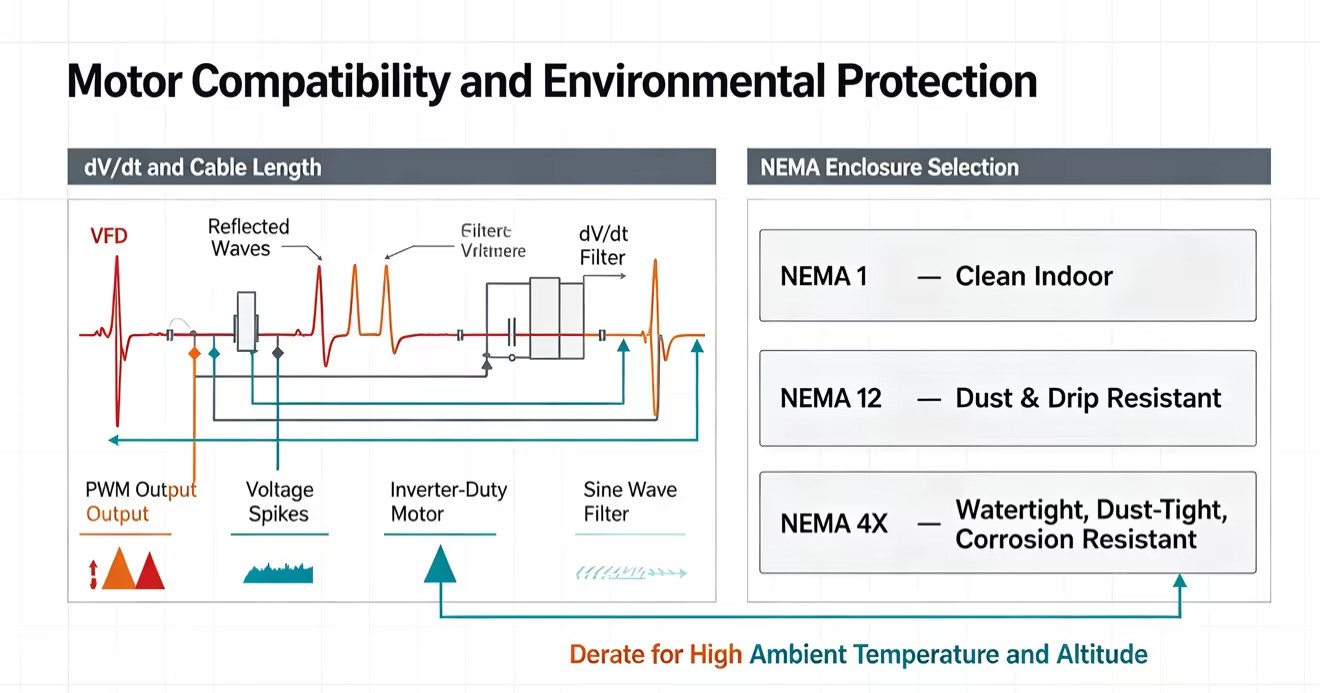

Motorkompatibilität und Isolationsbelastung

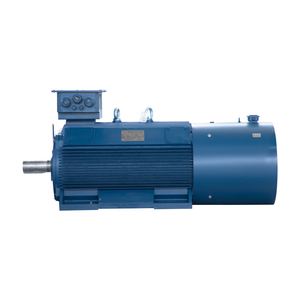

Nicht alle Motoren können die elektrische Leistung eines modernen Antriebs bewältigen. Sie müssen den Unterschied zwischen Standardmotoren und Umrichtermotoren abschätzen. Umrichtermotoren entsprechen den Normen NEMA MG1 Teil 31. Sie verfügen über eine verbesserte Wicklungsisolierung, die der rauen elektrischen Umgebung standhält, die durch Pulsweitenmodulation (PWM) entsteht.

Antriebe erzeugen ein Phänomen, das als reflektierte Wellen oder dV/dt bekannt ist. Durch das schnelle Schalten der Insulated Gate Bipolar Transistors (IGBTs) werden hochfrequente Spannungsimpulse über das Motorkabel gesendet. Wenn das Kabel lang genug ist, werden diese Impulse von den Motorklemmen reflektiert und überlagern sich mit den eingehenden Impulsen. Dadurch entstehen Spannungsspitzen, die in einem Standard-480-V-System 1600 Volt überschreiten können. Diese Spannungsspitzen zerfressen die Standardmotorisolierung, was zu Kurzschlüssen und einem katastrophalen Motorausfall führt.

Legen Sie zum Schutz des Motors strenge Richtlinien für maximale Kabellängen fest:

1. 0 bis 50 Fuß: Standardinstallation. Für Umrichtermotoren ist normalerweise keine zusätzliche Ausgangsfilterung erforderlich.

2. 51 bis 150 Fuß: Installieren Sie eine Ausgangslastdrossel von 3 % oder 5 % an den Antriebsklemmen, um die Spannungsspitzen zu dämpfen.

3. 151 bis 300 Fuß: Installieren Sie einen speziellen dV/dt-Filter, um die Spannungsanstiegszeit zu verlangsamen und die Wicklungen zu schützen.

4. Über 300 Fuß: Installieren Sie einen Sinuswellenfilter, um das PWM-Signal wieder in eine glatte, sinusförmige Wellenform umzuwandeln.

VFD-Installations- und Umgebungsanforderungen

Die physischen Gegebenheiten des Installationsorts bestimmen die Auswahl der Hardware ebenso wie die elektrischen Anforderungen. Empfindliche Elektronik in einer rauen Umgebung ohne angemessenen Schutz zu platzieren, garantiert eine kurze Lebensdauer. Sie müssen Luftschadstoffe, Umgebungswärme und Höhe bewerten, bevor Sie eine Spezifikation abschließen.

Auswahl der richtigen Gehäusebewertung (NEMA/IP)

Die Schutzart gibt an, wie gut das Gerät Staub, Wasser und physischem Eindringen widersteht. Die Auswahl des falschen Gehäuses führt zu verschmutzten Kühlkörpern, kurzgeschlossenen Steuerplatinen und einem vorzeitigen Ausfall des Laufwerks.

Wenn Sie einen NEMA 1-Antrieb in einer staubigen Fabrikhalle installieren, werden Partikel in die Kühlventilatoren gesaugt. Dieser Staub wirkt wie eine isolierende Decke über den internen Kühlkörpern und führt dazu, dass das Laufwerk überhitzt und abschaltet. Passen Sie das Gehäuse stets an die ungünstigsten Umgebungsbedingungen der Anlage an.

Wärmemanagement und Derating-Realitäten

Wärme ist der Hauptfeind der Festkörperelektronik. Hohe Umgebungstemperaturen erfordern eine Reduzierung der Stromkapazität des Geräts. Die meisten Industrieantriebe sind für die volle Leistung bei 40 °C (104 °F) ausgelegt. Wenn die Umgebungstemperatur im Schaltschrank diesen Schwellenwert überschreitet, müssen Sie den maximalen Dauernennstrom gemäß der Derating-Kurve des Herstellers reduzieren. Andernfalls löst das Gerät einen Übertemperaturfehler aus.

Auch die Höhe beeinflusst die Kühleffizienz. Dünnere Luft in großen Höhen absorbiert weniger Wärme von den internen Kühlkörpern. Die Höhenreduzierung beginnt typischerweise oberhalb von 1.000 Metern (3.300 Fuß). Pro 100 Meter über dieser Basislinie verlieren Sie im Allgemeinen 1 % der aktuellen Kapazität des Laufwerks. Wenn Sie Geräte in einem hochgelegenen Bergbaubetrieb in den Bergen installieren, müssen Sie den Antrieb überdimensionieren, um die dünne Luft auszugleichen.

Eine ordnungsgemäße Luftzirkulation in den Bedienfeldern ist nicht verhandelbar. Halten Sie sich genau an die Abstandsvorgaben des Herstellers. Wenn Sie über, unter und neben dem Gerät ausreichend Platz lassen, stellen Sie sicher, dass die internen Kühlventilatoren die heiße Luft effektiv abführen können. Wenn zu viele Komponenten in einem kleinen Gehäuse untergebracht werden, entstehen tote Zonen, in denen sich schnell Wärme ansammelt. Wenn Sie mehrere Laufwerke in einem einzigen Schrank montieren, versetzen Sie diese so, dass die Abwärme der unteren Einheit nicht direkt in den Einlass der oberen Einheit gelangt.

VFD-Steuerungsmethoden und Kommunikationsoptionen

Sie müssen bewerten, wie die Ausrüstung mit dem mechanischen Prozess und dem umfassenderen Anlagensteuerungssystem interagiert. Die Steuerungsmethode bestimmt, wie genau der Motor dem Geschwindigkeitsbefehl folgt. Die Kommunikationsprotokolle bestimmen, wie einfach das Wartungsteam Leistungsdaten überwachen kann.

Volt pro Hertz (V/Hz) vs. sensorlose Vektorsteuerung (SVC)

Die Volt-pro-Hertz-Steuerung (V/Hz) ist die standardmäßige, kostengünstige Wahl für Zentrifugalanwendungen. Es hält ein lineares Verhältnis zwischen Spannung und Frequenz aufrecht. Diese Methode funktioniert perfekt für a VFD, der einen Standard-Ventilator oder eine Kühlturmpumpe betreibt. Die V/Hz-Steuerung ist einfach abzustimmen und erfordert keine komplexen mathematischen Modelle des Motors. Es fällt ihm jedoch schwer, bei sehr niedrigen Drehzahlen ein hohes Drehmoment zu erzeugen.

Für Förderbänder, Extruder und schwere Lasten ist eine sensorlose Vektorsteuerung (SVC) erforderlich. SVC verwendet ein internes mathematisches Modell, um die genaue Position des Motorrotors zu berechnen, ohne dass ein physischer Encoder erforderlich ist. Dadurch kann der Antrieb den Magnetisierungsstrom vom drehmomenterzeugenden Strom trennen. Das Ergebnis ist eine enorme Drehmomentverfügbarkeit bei niedrigen Drehzahlen und eine unglaublich strenge Drehzahlregelung. Wenn Sie ein schweres Förderband sanft und ohne Blockieren vorwärts bewegen müssen, müssen Sie SVC verwenden.

E/A- und Kommunikationsprotokolle

Bewerten Sie Ihre analogen und digitalen E/A-Anforderungen für die lokale Steuerung. Sie benötigen digitale Eingänge für Start-/Stoppbefehle, Vorwärts-/Rückwärtsumschaltung und Fehlerrücksetzungen. Sie benötigen analoge Eingänge (normalerweise 4–20 mA oder 0–10 V), um Geschwindigkeitsreferenzen von Druckwandlern, Temperatursensoren oder Durchflussmessern zu empfangen. Stellen Sie sicher, dass das Laufwerk über genügend integrierte Anschlüsse verfügt, um Ihr spezifisches Sensorarray zu verwalten, ohne dass teure Erweiterungskarten erforderlich sind.

Bewerten Sie den Integrationsbedarf industrieller Netzwerke für die SPS- und SCADA-Kommunikation. Moderne Anlagen sind für die vorausschauende Wartung und Prozessoptimierung auf vernetzte Daten angewiesen. Geben Sie im Voraus die richtige Kommunikationskarte an. EtherNet/IP ist in der nordamerikanischen Fertigung Standard. Modbus TCP/RTU ist in der Wasseraufbereitung und Heizungs-, Lüftungs- und Klimatechnik weit verbreitet. PROFINET dominiert den Maschinenbau europäischer Bauart. Durch die Integration des Antriebs in das Anlagennetzwerk können Betreiber Motorstrom, Fehlercodes und Energieverbrauch in Echtzeit direkt vom Kontrollraum aus überwachen.

VFD vs. Softstarter: Was sollten Sie wählen?

Manchmal überarbeiten Ingenieure einfache Systeme. Nicht jeder Motor benötigt eine variable Drehzahlregelung. Sie müssen einen klaren Rahmen dafür schaffen, wann ein Frequenzumrichter unnötig ist und ein Softstarter die bessere Wahl ist.

Wann sollte man sich stattdessen für einen Softstarter entscheiden?

Wählen Sie einen Softstarter, wenn die Anwendung beim Anlauf nur eine mechanische Stoßdämpfung erfordert. Ein Softstarter verwendet Thyristoren (Silicon Controlled Rectifiers), um die dem Motor zugeführte Spannung schrittweise zu erhöhen. Dies begrenzt den Einschaltstrom und verhindert, dass Riemen reißen, Zahnräder ausreißen oder Wasserschläge in Rohren auftreten. Sobald der Motor die volle Drehzahl erreicht, schließt ein interner Bypass-Schütz, wodurch der Motor direkt an die Netzstromversorgung angeschlossen wird und die Halbleiterkomponenten aus dem Stromkreis genommen werden.

Wenn der Prozess während des Laufzyklus keine Drehzahlregelung erfordert, ist ein Softstarter äußerst effizient. Eine Pumpe, die einfach einen Vorratstank mit voller Geschwindigkeit füllt und dann abschaltet, benötigt keine kontinuierliche Geschwindigkeitsmodulation. Softstarter sind kleiner, erzeugen während des Betriebszyklus weniger Wärme und erzeugen im Stromnetz keine harmonischen Verzerrungen, sobald sie umgangen werden. Reserveantriebe für Anwendungen, bei denen die Modulation der Drehzahl spürbare Prozessverbesserungen oder messbare Energieeinsparungen ermöglicht.

Abschluss

1. Überprüfen Sie die Typenschilder Ihres Motors und notieren Sie die genauen Volllaststromstärken (FLA) und Spannung, bevor Sie einen Blick auf Antriebskataloge werfen.

2. Klassifizieren Sie Ihre mechanische Belastung entweder als variables Drehmoment oder als konstantes Drehmoment, um die erforderliche Überlastkapazität zu bestimmen (normale Beanspruchung vs. schwere Beanspruchung).

3. Messen Sie die tatsächliche Netzspannung am Installationsort und stellen Sie sicher, dass die Konfiguration der Motorverkabelung mit der Ausgangsleistung des Antriebs übereinstimmt.

4. Berechnen Sie den Kabelabstand zwischen Antrieb und Motor, um festzustellen, ob Lastdrosseln oder dV/dt-Filter zum Schutz der Isolierung erforderlich sind.

5. Überprüfen Sie die Umgebungstemperatur, Luftschadstoffe und die Höhe des Installationsorts, um das richtige NEMA-Gehäuse auszuwählen und thermische Derating-Formeln anzuwenden.

FAQ

F: Kann ich einen Dreiphasenmotor über einen Antrieb mit Einphasenstrom betreiben?

A: Ja. Sie können einen dreiphasigen Antrieb mit einphasigem Strom versorgen, der wiederum dreiphasigen Strom an den Motor abgibt. Sie müssen jedoch die Größe des Antriebs im Verhältnis zur FLA des Motors verdoppeln, um die erhöhte thermische Belastung der Eingangsgleichrichter und DC-Bus-Kondensatoren zu bewältigen.

F: Warum löst mein Antrieb einen Überspannungsfehler aus, wenn das Förderband stoppt?

A: Lasten mit hoher Trägheit wie Förderbänder wirken beim schnellen Abbremsen als Generatoren. Diese regenerative Energie wird in den Antrieb zurückgespeist und erhöht die DC-Busspannung. Um diese überschüssige Energie sicher in Wärme abzuleiten, müssen Sie einen dynamischen Bremswiderstand installieren.

F: Benötige ich einen Umrichtermotor, um einen Antrieb zu verwenden?

A: Ältere Standardmotoren können zwar manchmal mit Antrieben betrieben werden, dies ist jedoch äußerst riskant. Durch die PWM-Schaltung entstehen Spannungsspitzen, die die Standardisolierung schnell beeinträchtigen. Für einen zuverlässigen, langfristigen Betrieb verwenden Sie stets Umrichtermotoren, die NEMA MG1 Teil 31 entsprechen.

F: Was ist der Unterschied zwischen NEMA 1- und NEMA 12-Gehäusen?

A: NEMA 1-Gehäuse sind einfache Metallkästen für saubere Innenräume. Sie bieten keinen Schutz vor Staub oder Wasser. NEMA 12-Gehäuse sind gegen Staub, Schmutz und tropfende, nicht korrosive Flüssigkeiten in der Luft abgedichtet und eignen sich daher für den Einsatz in Fabrikhallen.

F: Wie reduziere ich die durch den Antrieb verursachte harmonische Verzerrung?

A: Antriebe ziehen Strom in nichtlinearen Impulsen, was zu Oberschwingungen im Stromnetz führt. Sie können dies durch den Einbau von AC-Netzdrosseln oder DC-Drosseln abmildern. Für eine strengere IEEE 519-Konformität benötigen Sie möglicherweise aktive Oberwellenfilter oder 18-Puls-Antriebe.

F: Kann ein Antrieb mehrere Motoren gleichzeitig steuern?

A: Ja, aber nur im V/Hz-Steuerungsmodus. Alle Motoren laufen mit exakt der gleichen Geschwindigkeit. Der Dauernennstrom des Antriebs muss größer sein als die Summe der FLA aller angeschlossenen Motoren zuzüglich einer Sicherheitsmarge von 10 %. Jeder Motor benötigt außerdem einen individuellen Überlastschutz.
