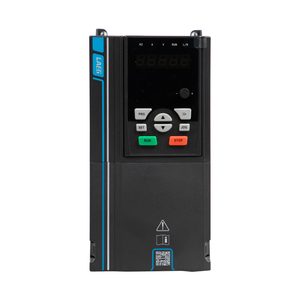

כיצד לבחור את ה-VFD המתאים עבור משאבות, מאווררים ומסועים

יישום שגוי של כונן תדר משתנה (VFD) מוביל לכשל מנוע מוקדם מדי, מעידה מטרידה והשבתת תהליכים. בחירת הכונן הנכון מחייבת מעבר להתאמת כוח סוס בסיסית כדי לנתח פרופילי עומס, מציאות חשמלית וצרכי ​​תמיכה ארוכי טווח. מהנדסים ומנהלי מתקנים מתקשים לעתים קרובות לאזן בין עלויות הון מראש לבין אמינות ארוכת טווח. ציון כונן מבלי לקחת בחשבון את מומנט ההתנעה, סכנות סביבתיות, עיוות הרמוני או תצורות צריכת חשמל קלט סיכון לכשל מערכת קטסטרופלי.

מדריך זה מספק מסגרת שיטתית, הנדסית-ראשונה להערכת וציון ה-VFD הנכון בהתבסס על מאפייני עומס - תוך התייחסות ספציפית לדרישות המובהקות של יישומי מומנט משתנה (משאבות ומאווררים) לעומת יישומי מומנט קבוע (מסועים).

• גודל לפי FLA, לא HP: גודל VFD תמיד על סמך אמפר העומס המלא של המנוע (FLA) במקום כוח סוס כדי לקחת בחשבון חוסר יעילות תפעולית ודרישות שיא זרם.

• התאם את פרופיל העומס: VFD למשאבות ומאווררים דורש בדרך כלל דירוג של 'חובה רגילה' (מומנט משתנה), בעוד שמסועים דורשים דירוג 'חובות כבדה' (מומנט קבוע) כדי להתמודד עם אינרציה התחלתית גבוהה.

• ודא מתח וחיווט: התאם תמיד את הספק הקלט של המתקן ל-VFD וודא שתצורת החיווט הספציפית של המנוע (Delta/Wye) מתיישרת עם פלט הכונן.

• חשבו על הסביבה: טמפרטורת הסביבה, גובה ומזהמים הנישאים באוויר מכתיבים את דירוג המתחם NEMA/IP הנדרש וחישובי ירידה תרמית.

• צמצום סיכונים חשמליים: קחו בחשבון את העלות וטביעת הרגל הפיזית של כורי קו או מסננים הרמוניים כדי להגן על בידוד המנוע ולעמוד בתקני איכות הספק IEEE 519.

כיצד סוג העומס משפיע על בחירת VFD

המסנן העיקרי לבחירת כל כונן הוא פרופיל העומס המכני. עליך להגדיר את ההבדל הקריטי בין מומנט משתנה לעומסי מומנט קבועים לפני שתסתכל על מפרט חשמלי כלשהו. אי זיהוי סוג העומס מבטיח ביצועים גרועים ברצפת המפעל. כונן בגודל של מאוורר אוורור יתקל מיד על תקלת זרם יתר אם תחבר אותו למסוע עמוס במלואו. עליך להתאים את יכולת עומס היתר של הכונן למציאות המכנית של הציוד המונע.

בחירת VFD עבור משאבות ומאווררים

עומסים צנטריפוגליים כגון משאבות ומאווררים פועלים לפי חוקי הזיקה: המומנט גדל בריבוע המהירות, בעוד שהכוח גדל עם הקובייה. לדוגמה, מאוורר הפועל במהירות של 50% דורש רק כ-12.5% ​​מההספק הדרוש במהירות מלאה, מה שמסביר את החיסכון המשמעותי באנרגיה האפשרי במערכות HVAC ונוזלים.

מכיוון שמשאבות ומאווררים דורשים מומנט התנעה נמוך יחסית, א VFD עבור משאבות ומאווררים עם דירוג 'חובה רגילה' בדרך כלל מספיק. כוננים אלה מספקים בדרך כלל קיבולת עומס יתר של 110% עד 120% למשך 60 שניות, ומספקים מספיק כוח לאתחול ללא גודל מיותר תוך שמירה על יעילות אנרגטית חזקה במהירויות מופחתות.

הטבלה למעלה ממחישה מדוע יישומי מומנט משתנה מניבים רווחי יעילות מסיביים. הורדת מהירות המנוע ב-10% בלבד מפחיתה את צריכת החשמל בכמעט 27%. המציאות המכאנית הזו מכתיבה שהכונן צריך להתמודד רק עם זרמי ריצה סטנדרטיים עם עומס יתר מינימלי בשלב ההגברה הראשונית.

בחירת VFD עבור מסועים

מסועים, מכבשים ומשאבות תזוזה חיוביות דורשים מומנט קבוע לאורך טווח המהירות שלהם. בניגוד למשאבות ומאווררים, לעתים קרובות הם זקוקים למומנט התנעה גבוה כדי להתגבר על חיכוך סטטי, במיוחד כאשר מתחילים תחת עומס כבד.

יישומים אלה דורשים בדרך כלל VFDs מסוג 'Heavy Duty' עם קיבולת עומס יתר של 150% עד 200% למשך 60 שניות. זרם נוסף זה מסייע למסוע עמוס במלואו להתחיל ללא מעידה ומאפשר לציוד כגון מגרסה או מכבש להתמודד עם עליות זמניות בהתנגדות מכנית.

דרישות בלימה חשובות גם כן. מסועים יורדים, מנופים ועומסים בעלי אינרציה גבוהה יכולים ליצור אנרגיה רגנרטיבית במהלך האטה, לשלוח מתח חזרה לאפיק ה-DC של ה-VFD. נגדי בלימה חיצוניים עשויים להידרש כדי לפזר בבטחה אנרגיה זו ולמנוע תקלות מתח יתר.

כיצד להתאים VFD עבור המנוע שלך

קביעת הפרמטרים הטכניים הנכונים מבטיחה שהכונן מתאים למנוע בצורה מדויקת ובטוחה. ניחוש בשלב זה מוביל לבידוד נמס, נתיכים מפוצצים וציוד פגום. עליך לקרוא בעיון את לוחית השם של המנוע ולהתאים את המפרט שלו ליכולות הפלט של הכונן.

מדוע גודל לפי אמפר עומס מלא (FLA) אינו ניתן למשא ומתן

לעולם אל תגדל VFD בכוחות סוס בלבד. מנועים עם אותו דירוג HP יכולים למשוך זרמים שונים בהתאם ליעילות, גורם הספק וספירת קטבים. לדוגמה, מנוע 6 קוטבי עשוי למשוך יותר זרם מאשר מנוע 2 קוטבי עם אותו כוח סוס.

במקום זאת, גודל את ה-VFD לפי לוחית השם של המנוע מגבר עומס מלא (FLA). זרם המוצא הרציף של הכונן צריך להיות שווה או לעלות על FLA של המנוע. אם המנוע מדורג ב-65 אמפר, ה-VFD חייב לספק לפחות 65 אמפר ברציפות. שימוש ב-FLA מסייע במניעת עומס יתר ומבטיח שהכונן יכול לספק מספיק זרם במהלך הפעולה.

התאמת הספק כניסה ומתח מנוע

ספק הכוח של המתקן חייב להתאים למתח הכניסה VFD. חיבור כונן 460V לאספקת 230V עלול לגרום לתקלה בתת-מתח, בעוד שחיבור כונן 230V ל-460V עלול לגרום נזק לרכיבים פנימיים. ודא תמיד את מתח הקו האמיתי לפני בחירת הכונן.

חיווט המנוע חייב גם להתאים למתח המוצא של VFD. מנועים תעשייתיים רבים תומכים במתחים כפולים, כגון 230/460V, באמצעות חיווט דלתא או וויי. חיווט שגוי עלול לגרום למומנט נמוך, החלקה מוגזמת והתחממות יתר.

קלט חד פאזי גם דורש התייחסות מיוחדת בעת הפעלת מנוע תלת פאזי דרך VFD. ייתכן שיהיה צורך להפחית את הכונן או להגדיל אותו כדי להתמודד עם זרם הכניסה הגבוה יותר ולחץ תרמי נוסף. פעל תמיד לפי דרישות הגודל של היצרן עבור יישומי קלט חד פאזיים.

תאימות מנוע ולחץ בידוד

לא כל המנועים יכולים להתמודד עם התפוקה החשמלית של כונן מודרני. עליך להעריך את ההבדל בין מנועים סטנדרטיים למנועי הפעלה מהפך. מנועים הפועלים במהפך תואמים לתקני NEMA MG1 Part 31. הם כוללים בידוד מתפתל משופר שנועד לעמוד בסביבה החשמלית הקשה שנוצרה על ידי אפנון רוחב דופק (PWM).

כוננים יוצרים תופעה המכונה גלים מוחזרים, או dV/dt. המיתוג המהיר של הטרנזיסטורים הדו-קוטביים של השער המבודד (IGBT) שולח פולסי מתח בתדר גבוה במורד כבל המנוע. אם הכבל ארוך מספיק, פולסים אלה משקפים את מסופי המנוע ומערימים על גבי פולסים נכנסים. זה יוצר קוצים במתח שיכולים לעלות על 1600 וולט במערכת 480V סטנדרטית. הדוקרנים הללו אוכלים את בידוד המנוע הסטנדרטי, מה שמוביל לקצרים ולכשל מנוע קטסטרופלי.

קבע הנחיות קפדניות לאורכי כבל מרביים כדי להגן על המנוע:

1. 0 עד 50 רגל: התקנה רגילה. בדרך כלל לא נדרש סינון פלט נוסף עבור מנועים הפועלים במהפך.

2. 51 עד 150 רגל: התקן כור עומס פלט של 3% או 5% במסופי הכונן כדי להפחית את קוצי המתח.

3. 151 עד 300 רגל: התקן מסנן dV/dt ייעודי כדי להאט את זמן עליית המתח ולהגן על הפיתולים.

4. מעל 300 רגל: התקן מסנן גלי סינוס כדי להמיר את אות PWM בחזרה לצורת גל חלקה וסינוסואידית.

התקנת VFD ודרישות סביבתיות

המציאות הפיזית של מיקום ההתקנה מכתיבה את בחירת החומרה בדיוק כמו הדרישות החשמליות. הצבת אלקטרוניקה רגישה בסביבה קשה ללא הגנה מתאימה מבטיחה תוחלת חיים קצרה. עליך להעריך מזהמים הנישאים באוויר, חום הסביבה וגובה לפני סיום מפרט.

בחירת דירוג המתחם הנכון (NEMA/IP)

דירוגי המתחם מגדירים עד כמה הציוד עמיד בפני אבק, מים וכניסה פיזית. בחירה במארז שגוי מובילה לגוף חום פגום, קצרים בלוחות בקרה וכשל מוקדם של הכונן.

אם תתקין כונן NEMA 1 על רצפת מפעל מאובקת, חלקיקים יישאבו לתוך מאווררי הקירור. אבק זה פועל כשמיכה מבודדת מעל גופי הקירור הפנימיים, וגורם לכונן להתחמם יתר על המידה ולמעוך. התאם תמיד את המתחם לתנאי הסביבה הגרועים ביותר של המתקן.

ניהול תרמי ומציאות פגיעה

חום הוא האויב העיקרי של האלקטרוניקה במצב מוצק. טמפרטורות סביבה גבוהות דורשות הפחתת הקיבולת הנוכחית של היחידה. רוב הכוננים התעשייתיים מדורגים לתפוקה מלאה ב-40°C (104°F). אם טמפרטורת הסביבה בתוך לוח הבקרה עולה על סף זה, עליך להפחית את דירוג הזרם הרציף המקסימלי בהתאם לעקומת הירידה של היצרן. אי ביצוע פעולה זו יגרום ליחידה להיכשל עקב תקלת טמפרטורת יתר.

הגובה משפיע גם על יעילות הקירור. אוויר דק יותר בגבהים גבוה סופג פחות חום מגוף הקירור הפנימי. הורדת גובה מתחילה בדרך כלל מעל 1,000 מטר (3,300 רגל). על כל 100 מטר מעל קו הבסיס הזה, אתה בדרך כלל מאבד 1% מהקיבולת הנוכחית של הכונן. אם אתה מתקין ציוד במבצע כרייה בגובה רב בהרים, עליך להגדיל את הכונן כדי לפצות על האוויר הדליל.

זרימת אוויר תקינה בתוך לוחות בקרה אינה ניתנת למשא ומתן. פעל בדיוק לפי דרישות האישור של היצרן. השארת מקום מספיק מעל, מתחת ולצד היחידה מבטיחה שמאווררי הקירור הפנימיים יכולים להוציא אוויר חם ביעילות. דחיסת רכיבים רבים מדי לתוך מתחם קטן יוצרת אזורים מתים שבהם חום מצטבר במהירות. אם מרכיבים מספר כוננים בארון אחד, נדדו אותם כך שחום הפליטה מהיחידה התחתונה לא יוזן ישירות לכניסה של היחידה העליונה.

שיטות בקרת VFD ואפשרויות תקשורת

עליך להעריך כיצד הציוד יקיים אינטראקציה עם התהליך המכני ומערכת בקרת המתקן הרחבה יותר. שיטת הבקרה מכתיבה באיזו מידה המנוע עוקב אחר פקודת המהירות. פרוטוקולי התקשורת קובעים באיזו קלות צוות התחזוקה יכול לנטר נתוני ביצועים.

וולט להרץ (V/Hz) לעומת בקרת וקטור ללא חיישן (SVC)

בקרת וולט להרץ (V/Hz) היא הבחירה הסטנדרטית והחסכונית עבור יישומים צנטריפוגליים. הוא שומר על יחס ליניארי בין מתח ותדר. שיטה זו פועלת בצורה מושלמת עבור א VFD מפעיל מאוורר אוורור רגיל או משאבת מגדל קירור. בקרת V/Hz פשוטה לכיוון ואינה דורשת מודלים מתמטיים מורכבים של המנוע. עם זאת, הוא מתקשה לייצר מומנט גבוה במהירויות נמוכות מאוד.

בקרת וקטור ללא חיישן (SVC) נדרשת עבור מסועים, מכבשים ומטענים כבדים. SVC משתמש במודל מתמטי פנימי כדי לחשב את המיקום המדויק של רוטור המנוע ללא צורך במקודד פיזי. זה מאפשר לכונן להפריד את זרם הממגנט מהזרם המייצר מומנט. התוצאה היא זמינות מומנט מסיבית בסל'ד נמוך וויסות מהירות הדוק להפליא. אם אתה צריך להעביר מסוע כבד קדימה בצורה חלקה מבלי להיעצר, עליך להשתמש ב-SVC.

I/O ופרוטוקולי תקשורת

הערך את דרישות הקלט/פלט האנלוגי והדיגיטלי שלך עבור שליטה מקומית. אתה צריך כניסות דיגיטליות עבור פקודות התחלה/עצירה, מיתוג קדימה/אחור ואיפוס תקלות. אתה צריך כניסות אנלוגיות (בדרך כלל 4-20mA או 0-10V) כדי לקבל התייחסות למהירות מממירי לחץ, חיישני טמפרטורה או מדי זרימה. ודא שלכונן יש מספיק מסופים מובנה כדי להתמודד עם מערך החיישנים הספציפי שלך מבלי להידרש לכרטיסי הרחבה יקרים.

הערכת צרכי אינטגרציה של רשתות תעשייתיות עבור תקשורת PLC ו-SCADA. מתקנים מודרניים מסתמכים על נתונים ברשת לצורך תחזוקה חזויה ואופטימיזציה של תהליכים. ציין את כרטיס התקשורת הנכון מראש. EtherNet/IP הוא סטנדרטי בייצור בצפון אמריקה. Modbus TCP/RTU נפוץ בטיפול במים ו-HVAC. PROFINET שולטת במכונות מעוצבות באירופה. שילוב הכונן ברשת המפעל מאפשר למפעילים לנטר זרם מנוע, קודי תקלות וצריכת אנרגיה בזמן אמת ישירות מחדר הבקרה.

VFD לעומת סטרטר רך: במה כדאי לבחור?

מהנדסים לפעמים מהנדסים יתר על המידה מערכות פשוטות. לא כל מנוע דורש בקרת מהירות משתנה. עליך לספק מסגרת ברורה למקרים בהם כונן בתדרים משתנה אינו נחוץ ומתנע רך הוא הבחירה הטובה ביותר.

מתי לבחור במקום סטרטר רך

בחר סטרטר רך כאשר היישום דורש הפחתת זעזועים מכנית בלבד במהלך האתחול. מתנע רך משתמש בתיריסטורים (מיישרים נשלטי סיליקון) כדי להגביר בהדרגה את המתח המסופק למנוע. זה מגביל את זרם הכניסה ומונע מהחגורות להישבר, להתפשט מגלגלי השיניים או לפטיש מים בצינורות. ברגע שהמנוע מגיע למהירות מלאה, מגע מעקף פנימי נסגר, המחבר את המנוע ישירות למתח הקו ומוציא את רכיבי המצב המוצק מהמעגל.

אם התהליך אינו דורש בקרת מהירות במהלך מחזור הריצה, מתנע רך הוא יעיל ביותר. משאבה שפשוט ממלאת מיכל החזקה במלוא המהירות ולאחר מכן נכבית אינה צריכה אפנון מהירות מתמשך. סטרטרים רכים קטנים יותר, מייצרים פחות חום במהלך מחזור הריצה ומייצרים עיוות הרמוני אפס ברשת החשמל לאחר עקיפתם. כוננים שמורים ליישומים שבהם אפנון המהירות מספק שיפורים מוחשיים בתהליך או חיסכון באנרגיה מדיד.

מַסְקָנָה

1. בדוק את לוחיות השמות של המנוע שלך ותעד את המדויקים של אמפר עומס מלא (FLA) והמתח לפני שתסתכל בקטלוגים של כוננים כלשהם.

2. סווגו את העומס המכני שלכם כמומנט משתנה או כמומנט קבוע כדי לקבוע את קיבולת עומס היתר הנדרשת (חובה רגילה לעומת כבדה).

3. מדוד את מתח הקו בפועל באתר ההתקנה וודא שתצורת חיווט המנוע תואמת את פלט הכונן.

4. חשב את מרחק הכבל בין הכונן למנוע כדי לקבוע אם יש צורך בכורי עומס או מסנני dV/dt כדי להגן על הבידוד.

5. ודא את טמפרטורת הסביבה, המזהמים הנישאים באוויר והגובה של אתר ההתקנה כדי לבחור את המתחם הנכון של NEMA ולהחיל נוסחאות של הורדה תרמית.

שאלות נפוצות

ש: האם אני יכול להפעיל מנוע תלת פאזי על חשמל חד פאזי באמצעות כונן?

ת: כן. אתה יכול לספק כוח חד פאזי לכונן תלת פאזי, אשר יוציא כוח תלת פאזי למנוע. עם זאת, עליך להכפיל את גודל הכונן ביחס ל-FLA של המנוע כדי להתמודד עם הלחץ התרמי המוגבר על מיישרי הקלט וקבלי האוטובוס DC.

ש: מדוע הכונן שלי מתקלקל בשל תקלת מתח יתר כאשר המסוע נעצר?

ת: עומסים בעלי אינרציה גבוהה כמו מסועים פועלים כמחוללים בעת האטה מהירה. אנרגיה רגנרטיבית זו ניזונה חזרה לכונן, ומעלה את מתח האוטובוס DC. עליך להתקין נגד בלימה דינמי כדי לפזר את האנרגיה העודפת הזו בבטחה כחום.

ש: האם אני צריך מנוע עם הפעלה מהפך כדי להשתמש בכונן?

ת: בעוד שמנועים סטנדרטיים ישנים יותר יכולים לפעמים לפעול על כוננים, זה מסוכן מאוד. מיתוג ה-PWM יוצר קוצים מתח הפוגעים במהירות בבידוד הסטנדרטי. השתמש תמיד במנועי אינוורטר תואם ל-NEMA MG1 חלק 31 לפעולה אמינה לטווח ארוך.

ש: מה ההבדל בין מארזי NEMA 1 ל-NEMA 12?

ת: מארזי NEMA 1 הם קופסאות מתכת בסיסיות המיועדות לסביבות נקיות ופנימיות. הם אינם מציעים הגנה מפני אבק או מים. מארזי NEMA 12 אטומים מפני אבק הנישא באוויר, לכלוך וטפטוף נוזלים לא קורוזיביים, מה שהופך אותם למתאימים לרצפות המפעל.

ש: כיצד אוכל להפחית עיוות הרמוני הנגרם מהכונן?

ת: כוננים מושכים זרם בפולסים לא ליניאריים, מה שיוצר הרמוניות על רשת החשמל. אתה יכול למתן את זה על ידי התקנת כורי קו AC או משנקים DC. לתאימות מחמירה יותר של IEEE 519, ייתכן שתזדקק למסננים הרמוניים פעילים או כוננים בעלי 18 פולסים.

ש: האם כונן אחד יכול לשלוט על מספר מנועים בו זמנית?

ת: כן, אבל רק במצב בקרת V/Hz. כל המנועים יפעלו באותה מהירות בדיוק. דירוג הזרם הרציף של הכונן חייב להיות גדול מסכום ה-FLA של כל המנועים המחוברים, בתוספת מרווח בטיחות של 10%. כל מנוע דורש גם הגנת עומס יתר פרטנית.
