Нэг фазын эсрэг гурван фазын VFD: Эрчим хүчний зөв тохиргоог хэрхэн сонгох вэ

Байгууламжийн эрчим хүчний хязгаарлалт нь моторын удирдлагын хамгийн тохиромжтой шаардлагад бараг нийцэхгүй байгаа нь инженерүүд болон байгууламжийн менежерүүдийг эрчим хүчний нарийн төвөгтэй тохиргоог өөрчлөхөд хүргэдэг. Хувьсах давтамжийн хөтчийн (VFD) фазын буруу тохиргоог зааж өгснөөр хөтчийн дутуу эвдрэл, эвдрэл, моторын хэт халалт, эсвэл байгууламжийн эрчим хүчийг шинэчлэхэд шаардлагагүй хөрөнгө зардал гарах болно. шийдвэрлэх нь Нэг фазын эсрэг гурван фазын VFD дилемма нь оролтын эрчим хүчний хүртээмж, моторын нэрийн хуудасны өгөгдөл, фазын хувиргалттай холбоотой техникийн бодит байдлын нарийн үнэлгээг шаарддаг. Энэхүү гарын авлага нь системийг хэт инженерчлэх эсвэл дутуу хэмжээсгүйгээр зөв хөтчийн архитектурыг тодорхойлох нотолгоонд суурилсан тогтолцоог өгдөг.

• Оролтын ба гаралтын ялгаа: Шийдвэр нь тухайн байгууламжийн боломжит хүчийг (оролт) моторын загвартай (гаралт) тохируулахаас хамаарна. VFD нь нэг фазын эх үүсвэр ба гурван фазын моторын хоорондох зайг нөхөж чаддаг ч эсрэгээрээ ховор байдаг.

• Бодит байдал: Гурван фазын VFD-г нэг фазын тэжээлийн хангамжид ашиглах нь их хэмжээний бууралт шаарддаг - ихэвчлэн нэмэгдсэн оролтын гүйдэл болон тогтмол гүйдлийн автобусны долгионыг зохицуулахын тулд хөтчийн хэмжээг 50% -иар нэмэгдүүлэх шаардлагатай.

• Хэрэглээний цар хүрээ: Нэг фазын оролтын хөтчүүд нь бага чадалтай, бага оврын хэрэглээнд (ихэвчлэн 3 морины хүчин чадалтай орон сууцны худгийн насос эсвэл жижиг HVAC төхөөрөмж) хатуу хязгаарлагддаг бол гурван фазын систем нь өндөр эргэлттэй, үйлдвэрлэлийн хэмжээний процессуудад зайлшгүй шаардлагатай байдаг.

• Зардал ба ул мөр: VFD-ээр дамжуулан үе шат хувиргах нь ашиглалтын шинэчлэлтэй харьцуулахад өндөр хэмнэлттэй боловч илүү том биет хаалт, дулааны хатуу удирдлага шаарддаг.

VFD оролт ба гаралтын үе шатууд хэрхэн ажилладаг

Хөтчийг сонгохдоо 'фаз' гэсэн нэр томъёо нь хоёр өөр цахилгаан үе шатыг хэлнэ. Моторыг ажиллуулахын тулд хөтөч (оролт) болон хөтчөөс гарч буй цахилгаан хангамжийг (гаралт) үнэлэх ёстой. Эдгээр хоёр үе шатыг төөрөлдүүлэх нь тоног төхөөрөмжийн шууд эвдрэлд хүргэдэг. Хөтөч нь дотоод хэлхээндээ тулгуурлан хатуу физик хязгаарлалтын хүрээнд ажилладаг цахилгаан хувиргагчийн үүрэг гүйцэтгэдэг. Бид талбарт гурван үндсэн тохиргоог үнэлдэг.

Нэг фазын оролт ба нэг фазын гаралт

Энэ тохиргоо нь ноцтой механик хязгаарлалттай байдаг. Автоматжуулалтын мэргэжилтнүүд ерөнхийдөө VFD бүхий нэг фазын моторыг удирдахаас зайлсхийдэг. Нэг фазын мотор нь эргэлтийг эхлүүлэхийн тулд ихэвчлэн конденсатор болон төвөөс зугтах унтраалга дээр тулгуурладаг. VFD нь моторыг удаашруулахын тулд давтамжийг өөрчлөх үед төвөөс зугтах унтраалга нь буцах байрлалдаа унана. Энэ үйлдэл нь хөдөлгүүр ажиллаж байх үед эхлүүлэх конденсаторыг дахин холбож, конденсатор болон хөтчийн инвертер хэсэгт шууд цахилгаан гэмтэл учруулдаг. Эдгээр моторыг бага хурдтайгаар ажиллуулах нь дотоод хөргөлтийн сэнс хурдаа алддаг тул хурдан хэт халалт үүсгэдэг. Ихэнх үйлдвэрлэгчид эдгээр төрөлхийн механик зөрчилдөөний улмаас нэг фазын гаралтын хэрэглээнд зориулж VFD үйлдвэрлэхээс татгалздаг.

Гурван фазын оролт ба гурван фазын гаралт

Энэхүү тохиргоо нь үйлдвэрлэлийн моторын удирдлагын суурь стандартыг илэрхийлдэг. Стандарт Гурван фазын VFD нь нийтийн сүлжээнээс тэнцвэртэй хүчийг авдаг. Гурван хувьсах гүйдэл нь төгс давхцдаг бөгөөд энэ нь хүчдэл хэзээ ч тэг болж буурахгүй гэсэн үг юм. Энэхүү давхцал нь хөтөч дотор тогтмол гөлгөр DC автобусны хүчдэлийг бий болгодог. Дараа нь хөтөч нь энэ жигд тогтмол гүйдлийн хүчийг яг гурван фазын гаралт болгон хувиргадаг. Энэ тохиргоонд ажилладаг моторууд нь хамгийн оновчтой эргүүлэх хүчийг өгч, илүү сэрүүн ажиллаж, механик чичиргээ багатай байдаг. Хүнд машин механизм ажиллуулж буй байгууламжууд үйлдвэрлэлийн үргэлжлэх хугацааг хадгалахын тулд энэхүү тэнцвэртэй эрчим хүчний архитектурт бүрэн тулгуурладаг.

Нэг фазын оролт ба гурван фазын гаралт

Энэхүү тохиргоо нь тодорхой инженерийн сорилтыг шийддэг. Энэ нь операторуудад гурван фазын хэрэглээний дусал дутагдалтай байгууламжид үйлдвэрлэлийн гурван фазын мотор ажиллуулах боломжийг олгодог. Та энэ тохиргоог хөдөө аж ахуйн барилга, орон сууцны цех, хөнгөн арилжааны орон зайд байнга олох болно. Хөтөч нь нэг фазын цахилгаан эрчим хүчийг авч, түүнийг засч, гурван фазын гаралтыг нэгтгэдэг. Маш ашигтай хэдий ч энэ фазын хувиргалт нь хөтөчийн дотоод бүрэлдэхүүн хэсгүүдэд ихээхэн ачаалал өгдөг. Энэ нь урт хугацааны ашиглалтын хугацаанд найдвартай ажиллахын тулд нарийн хэмжээс, суулгах тусгай протоколуудыг шаарддаг.

VFD фазын зөв тохиргоог хэрхэн сонгох вэ

Драйверын зөв архитектурыг сонгохын тулд таны физик дэд бүтэц, механик ачааллыг шинжлэх шаардлагатай. Та энэ шийдвэрийг давуу эрх дээр үндэслэж болохгүй. Энэ нь цахилгааны бэлэн байдал, моторын шаардлагаас бүрэн хамаардаг. Бид урагшлах зөв замыг тодорхойлохын тулд хатуу шалгуурыг ашигладаг.

Байгууламжийн эрчим хүчний хүртээмж ба дэд бүтцийн зардал

Та эхлээд нийтийн аж ахуйн дэд бүтцийнхээ хатуу зардлыг үнэлэх хэрэгтэй. Гурван фазын шинэ шугамыг алслагдсан байгууламж руу татах нь ихэвчлэн хэдэн арван мянган долларын өртөгтэй байдаг. Нийтийн үйлчилгээний компаниуд шинэ трансформатор, шон, суваг шуудуу татахад ихээхэн хэмжээний төлбөр авдаг. Эдгээр хувилбаруудад одоо байгаа нэг фазын шугамыг ашиглах нь санхүүгийн ач холбогдолтой юм. Гэсэн хэдий ч стандарт нэг фазын байгууламжийн хавтангууд нь хамгийн их амперийн хатуу хязгаарлалттай байдаг. Ердийн орон сууцны эсвэл хөнгөн арилжааны самбар нь 200 эсвэл 400 ампер хүртэл ажилладаг. Аж үйлдвэрийн томоохон моторуудыг нэг фазын цахилгаанаар ажиллуулах нь асар их гүйдэл татаж, самбарын боломжит хүчин чадлыг хурдан зарцуулдаг. Том фаз хувиргах хөтчийг нэмэхийн өмнө та байгууламжийн нийт ачааллыг тооцоолох ёстой.

Байгууламжийн хүчийг үнэлэхийн тулд дараах алхмуудыг дагана уу.

1. Нийт боломжтой гүйдлийг тодорхойлохын тулд өөрийн байгууламжийн самбар дээрх үндсэн таслагчийг олоорой.

2. Одоо байгаа бүх гэрэлтүүлэг, HVAC болон туслах тоног төхөөрөмжийн тасралтгүй суналтыг тооцоол.

3. Ашиглах хүчин чадлаа олохын тулд байгаа нийт гүйдлийн хүчнээс одоо байгаа хүчийг хасна уу.

4. Ашиглах хүчин чадлыг өөрийн санал болгож буй VFD-ийн тооцоолсон нэг фазын оролттой харьцуул.

Моторын хүч ба ачаалалд тавигдах шаардлага

Моторын хүч нь таны техник хангамжийн сонголтыг тодорхойлдог. Үйлдвэрлэгчид жижиг ачаалалд зориулагдсан нэг фазын оролтын хөтчүүдийг тусгайлан зохион бүтээдэг. Эдгээр зориулалтын хөтчүүд нь ихэвчлэн 3 морины хүч (ойролцоогоор 2.2 кВт) байдаг. Хэрэв таны мотор 3 морины хүчтэй ба түүнээс бага бол та нарийн төвөгтэй математикгүйгээр нэг фазын оролтод зориулагдсан диск худалдаж авах боломжтой. Хоббичин CNC машин, жижиг яндангийн сэнс, орон сууцны худгийн насос зэрэг бага чадалтай програмууд энд төгс тохирно.

Өндөр чадлын үнэлгээний процесс нь өөр арга барилыг шаарддаг. Хүнд экструдер, том материалын дамжуулагч, үйлдвэрлэлийн холигч нь их хэмжээний эхлүүлэх эргүүлэх хүчийг шаарддаг. 3 HP-ийн босгыг давсны дараа та стандарт гурван фазын хөтөч ашиглаж, нэг фазын оролтод тохируулах ёстой. Энэхүү шилжилт нь тоног төхөөрөмжийн эвдрэлээс урьдчилан сэргийлэхийн тулд бууралтын зарчмуудыг чанд дагаж мөрдөхийг шаарддаг. Жишээлбэл, 10 морины хүчин чадалтай токарь нь тусгай зориулалтын нэг фазын хөтөч дээр ажиллах боломжгүй. Энэ нь бууруулсан гурван фазын нэгжийг шаарддаг.

Моментийн тогтвортой байдал ба моторын чичиргээ

Таны моторын механик гаралт нь оролтын чадлын чанараас ихээхэн хамаардаг. Гурван фазын эрчим хүч нь тасралтгүй, давхцсан цахилгаан импульсийг өгдөг. Бүх гурван үе шатанд хүчдэл хэзээ ч тэг хүртэл буурдаггүй. Энэхүү тасралтгүй цахилгаан дамжуулалт нь хөдөлгүүрийг тогтвортой, жигд эргүүлэхэд хүргэдэг. Энэ нь нарийн боловсруулалт, хүнд ачаа өргөхөд зайлшгүй шаардлагатай бүх хурдны хязгаарт хамгийн их эргэлтийг өгдөг.

Нэг фазын цахилгаан нь тэг огтлолцол дээр импульс болдог. Стандарт 60 Гц системд хүчдэл секундэд 120 удаа тэг болж буурдаг. Драйвер энэ импульсийн хүчийг гурван фазын гаралт болгон хувиргах гэж оролдох үед дотоод гүйдлийн шинийн хүчдэл хэлбэлздэг. Энэ хэлбэлзлийг DC автобусны долгион гэж нэрлэдэг. Хэрэв хөтчийн хэмжээ зөв биш бол энэ долгион нь мотор руу дамждаг. Энэ нь моторын чичиргээг нэмэгдүүлж, эргэлтийн моментийн тогтвортой байдлыг алдагдуулж, холхивчийн механик элэгдлийг хурдасгадаг. Өндөр нарийвчлал шаарддаг төхөөрөмж нь эдгээр механик чичиргээг арилгахын тулд жинхэнэ гурван фазын цахилгаан эрчим хүчийг ихээхэн дэмждэг.

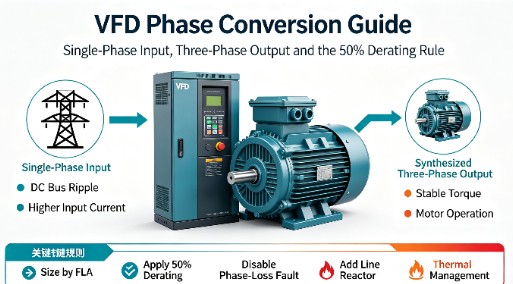

Гурван фазын моторыг нэг фазын цахилгаанаар хэрхэн ажиллуулах вэ

Гурван фазын моторыг нэг фазын цахилгаан хангамжид ажиллуулах нь энэ талбарт фазын тохиргооны хамгийн түгээмэл асуудал юм. Драйв нь энэ хүчийг хэрхэн боловсруулдагийг ойлгох нь системийн урт хугацааны ашиглалтыг баталгаажуулж, гэнэтийн зогсолтоос сэргийлдэг.

VFD нь фазын хөрвүүлэгчийн үүргийг хэрхэн гүйцэтгэдэг

Хувьсах давтамжийн хөтөч нь нэг фазыг гурав болгон өөрчилдөггүй. Энэ нь хүчийг эхнээс нь бүрэн сэргээдэг. Нэгдүгээрт, хөтчийн шулуутгагч гүүр нь диод ашиглан орж ирж буй нэг фазын хувьсах гүйдлийн хүчийг түүхий тогтмол гүйдэл болгон хувиргадаг. Дараа нь том дотоод конденсаторууд нь энэ түүхий тогтмол гүйдлийн хүчийг шүүж, жигдрүүлж, тогтмол гүйдлийн автобусанд хадгалдаг. Эцэст нь, инвертер хэсэг нь тогтмол гүйдлийн хүчийг хурдан импульс болгон хуваахын тулд тусгаарлагдсан хаалганы биполяр транзисторыг (IGBTs) ашигладаг. Энэхүү импульсийн өргөн модуляци (PWM) нь шинэ гурван фазын хувьсах гүйдлийн долгионы хэлбэрийг нэгтгэдэг. Мотор нь нийлэгжүүлсэн долгионы хэлбэрийг стандарт гурван фазын цахилгаан гэж уншдаг. Хөтөч нь моторыг нэг фазын цахилгаан хангамжаас үр дүнтэй тусгаарлаж, буфер болон хөрвүүлэгчийн үүргийг нэгэн зэрэг гүйцэтгэдэг.

50% хасагдах дүрэм

Фазын хувиргалт нь математикийн ноцтой бодит байдалтай хамт ирдэг. Нэг фазын оролт нь ижил гаралтын хүчийг гаргахын тулд гурван фазын оролтоос ойролцоогоор 1.73 дахин их гүйдэл авдаг. Гурван фазын оролтод зориулагдсан хөтөч дээр нэг фазын хүчийг ашиглах үед бүх гүйдэл зургаан диодын оронд зөвхөн дөрвөн диодоор дамждаг. Энэ нь Шулуутгагч гүүрний тодорхой хэсэгт их хэмжээний дулааны концентрацийг үүсгэдэг.

Шулуутгагч гүүр болон тогтмол гүйдлийн автобусны конденсаторыг хамгаалахын тулд хөтчийг хэт том болгох хэрэгтэй. Үүнийг deating гэж нэрлэдэг. Салбарын стандарт дүрэм нь 50% бууралтын хүчин зүйлийг шаарддаг. Хэрэв та 10 морины хүчин чадалтай гурван фазын моторыг нэг фазын хүчээр ажиллуулах шаардлагатай бол 20 морины хүчин чадалтай хөтөч худалдаж авах ёстой. Илүү том хөтөч нь төвлөрсөн нэг фазын гүйдлийг зохицуулах чадвартай илүү хүнд диодууд ба том конденсаторуудыг агуулдаг. Хөдөлгүүрийн ажиллагааг зогсоож чадахгүй байх нь эд ангиудын хурдан эвдрэлийг баталгаажуулдаг бөгөөд ихэвчлэн ашиглалтын эхний хэдэн цагийн дотор Шулуутгагч эсвэл конденсаторууд хагардаг.

Хэт том хөтчүүдийн өртөг болон орон зайн солилцоо

Драйвын хэмжээ ихсэх нь таны төсөв болон физик хяналтын самбарт хоёуланд нь нөлөөлдөг. 10 морины хүчин чадалтай мотор ажиллуулахын тулд 20 морины хүчин чадалтай диск худалдаж авснаар таны анхны тоног төхөөрөмжийн өртөг нэмэгдэнэ. Гэсэн хэдий ч энэ зардал нь гурван фазын цахилгаан шугамыг суурилуулахын тулд нийтийн аж ахуйн нэгжид төлөхөөс хамаагүй бага хэвээр байна. Та дэд бүтцийн томоохон хэмнэлт гаргахын тулд багахан хэмжээний техник хангамжийн урамшууллыг арилжаалдаг.

Физик ул мөр нь илүү том сорилт үүсгэдэг. 20 морины хүчин чадалтай хөтөч нь 10 морины хүчтэй дискнээс хамаагүй том юм. Энэ нь илүү том цахилгаан хашлага шаарддаг. Хэт том хөтөч нь илүү их дулааныг бий болгодог тул дулааны эрчимтэй зохицуулалтыг шаарддаг. Хяналтын самбарын зураг төслийг боловсруулахдаа эдгээр физик хэмжигдэхүүнүүдийг анхаарч үзэх хэрэгтэй. Хэт том дискийг жижиг шүүгээнд чихэхийг оролдох нь дулааны гэмтэл, тогтворгүй байдалд хүргэдэг.

Үе шат хувиргахад зориулж VFD-ийг хэрхэн хэмжээ, тохируулах вэ

Фазын хувиргах системийг хэрэгжүүлэх нь нарийвчлал шаарддаг. Хэмжээ тогтоох, утсыг холбох эсвэл программчлах үед тааварлах нь шууд гэмтэл эсвэл аюулгүй байдалд аюул учруулах болно. Суулгах бүрт бид хатуу протоколыг мөрддөг.

Драйвын хэмжээг нарийн тодорхойлох аргачлал

Зөвхөн морины хүчинд суурилсан фаз хувиргах хөтөчийг хэзээ ч бүү хэмжээрэй. Морины хүч нь механик үзүүлэлт боловч VFD нь цахилгаан төхөөрөмж юм. Та шаардлагатай гүйдлийн хүчийг тооцоолох хэрэгтэй. Хэмжээг зөв тогтоохын тулд дараах алхмуудыг дагана уу.

1. Хөдөлгүүрийн нэрийн хавтанг олж, өөрийн ажиллах хүчдэлийн бүрэн ачааллын өсгөгчийг (FLA) тодорхойлно.

2. Моторын FLA-ийг нэг фазын бууралтын коэффициентоор үржүүлнэ. Ихэнх үйлдвэрлэгчид 1.73-2.0 үржүүлэгчийг санал болгодог. Тохиромжтой хөтөчийн гарын авлагаас тэдгээрийн яг үржүүлэгчийг шалгана уу.

3. Тасралтгүй гаралтын амперийн үнэлгээ таны тооцоолсон тоотой тэнцүү буюу түүнээс их байх хөтчийг сонго.

4. Драйверын оролтын терминалууд нь нэг фазын оролтын өндөр гүйдлийн хувьд шаардлагатай том утсан хэмжигчийг физикийн хувьд хүлээн авах боломжтой эсэхийг шалгаарай.

Жишээлбэл, 230 В мотор нь 14 амперийн FLA-тай бол 2.0-оор үржүүлэхэд 28 ампер болно. Та морины хүчнээс үл хамааран дор хаяж 28 ампер тасралтгүй гаралтын гүйдэлтэй VFD сонгох ёстой.

Нэг фазын оролтын утас

Нэг фазын оролтод зориулсан гурван фазын хөтөчийг холбох нь тусгай терминал холболтыг шаарддаг. Та нэг фазын цахилгаан хангамжаас хоёр халуун утас, газардуулга авчрах болно. Эдгээр оролтын утсыг хөтчийн оролтын терминалуудад холбоно. Ихэнх үйлдвэрлэгчид L1 ба L2 терминалуудыг ашигладаг. Зарим нь L1 ба L3-ыг зааж өгдөг. Та терминалын тодорхой тэмдэглэгээг үйлдвэрлэгчийн гарын авлагаас лавлах ёстой. Энэ тохиргоонд нэг оролтын терминалыг хоосон орхих нь хэвийн үзэгдэл юм.

Гаралтын утас нь стандарт хэвээр байна. Та бүх гурван гаралтын терминалыг (T1, T2, T3) гурван фазын моторт шууд холбох ёстой. Нэг фазын хүчийг гаралтын терминалуудад хэзээ ч бүү холбо, учир нь энэ нь IGBT-г шууд устгана. Цахилгааны дуу чимээ болон аюулгүй байдлын аюулаас урьдчилан сэргийлэхийн тулд бүх газардуулгын холболтыг найдвартай эсэхийг шалгаарай. PWM шилжүүлэлтээс үүссэн өндөр давтамжийн дуу чимээг хадгалахын тулд хөтөч болон моторын хооронд хамгаалагдсан мотор кабелийг ашиглана.

Шаардлагатай VFD тохиргоо

Утастай болсны дараа параметрүүдийг тохируулах хүртэл хөтөч ажиллахаас татгалзах магадлалтай. Орчин үеийн хөтчүүд нь суурилуулсан хамгаалалтын хэлхээтэй байдаг. Гурван фазын хөтөчийг нэг фазын тэжээлээр хангах үед дотоод мэдрэгч нь нэг оролтын терминал үхсэн болохыг илрүүлдэг. Драйв үүнийг аюултай цахилгаан тасалдал гэж тайлбарлаж, 'Оролт фазын алдагдлыг' өдөөдөг.

Та VFD-ийн параметрийн цэс рүү нэвтэрч, энэ тусгай гэмтлийн хамгаалалтыг гараар идэвхгүй болгох ёстой. Энэ тохируулга хийгдээгүй тохиолдолд хөтөчийг асаахад тэр даруй эвгүй байдалд орох болно. Нэмж дурдахад та моторын нэрийн хавтанг хөтчийн параметрүүдэд үнэн зөв оруулсан эсэхийг шалгах хэрэгтэй. V/Hz муруйг зөв үүсгэх, моторын хэт ачааллаас найдвартай хамгаалахын тулд та хөдөлгүүрийн хүчдэл, үндсэн давтамж, бүрэн ачааллын өсгөгч, RPM-ийг яг нарийн оруулах ёстой.

Гүйцэтгэл, дулаан, засвар үйлчилгээний талаар анхаарах зүйлс

Хөдөлгөөнгүй болсон хөтчүүдийг ажиллуулах нь таны байгууламжийн өргөн хүрээний цахилгаан орчинд нөлөөлдөг. Тогтвортой цахилгаан сүлжээг хадгалахын тулд гармоник, дулаан, бүрэлдэхүүн хэсгийн стрессийг идэвхтэй зохицуулах ёстой.

Гармоник гажуудал

Хөтөч нь нэг фазын хүчийг засах үед гөлгөр синус долгионоор биш, шугаман бус огцом залгиураар хэрэгслээс гүйдэл авдаг. Энэ процесс нь мэдэгдэхүйц Нийт гармоник гажуудал (THD) үүсгэдэг. Ачаалал ихтэй нэг фазын Шулуутгагч нь эдгээр гармоникуудыг байгууламжийн цахилгаан сүлжээнд буцааж түлхэж өгдөг. Өндөр THD нь гэрлийг анивчуулж, байгууламжийн трансформаторыг хэт халж, PLC болон компьютер гэх мэт эмзэг электроникийг эвддэг.

Фаз хувиргах тохиргоонд хэрэглээний талын гармоникийг багасгахын тулд та шүүлтүүрийн бүрэлдэхүүн хэсгүүдийг суулгах ёстой. Хувьсах гүйдлийн реактор эсвэл тогтмол гүйдлийн багалзуурыг нэмэх нь одоогийн таталтыг жигд болгодог. Хөтчийн өмнө суурилуулсан 3% эсвэл 5% шугамын реактор нь гармоник гажуудлыг эрс багасгадаг. Энэ нь цахилгааны сүлжээг солихоос үүдэлтэй гадаад хүчдэлийн огцом өсөлтөөс хөтчийн дуу чимээ болон хөтөчийн дотоод хэлхээг хоёуланг нь хамгаалдаг.

VFD хөргөх ба хашлага хэмжээ

Дулаан бол цахилгаан эд ангиудын гол дайсан юм. Төвлөрсөн нэг фазын гүйдлийг хуваарилах гурван фазын цахилгаанд зориулагдсан Шулуутгагчаар шахах нь хэт их дулааны ачааллыг үүсгэдэг. Диодууд нь хоёр дахин их ажилладаг бөгөөд дулаан шингээгч нь их хэмжээний дулааны энергийг шингээдэг. Та эдгээр аппликешнүүдэд хашааны хөргөлтийг үл тоомсорлож болохгүй.

Та цахилгаан хашлагадаа шаардлагатай хөргөлтийн хүчин чадлыг тооцоолох ёстой. Хэрэв та ОБЕГ-ын 1-ийн агааржуулалттай хаалт ашиглаж байгаа бол орчны агаарын урсгалыг хангаж, шүүгээг нарны шууд тусгал, дулаан ялгаруулах машинаас хол байлга. Хэрэв таны хүрээлэн буй орчинд тоос шороо, уснаас хамгаалах битүүмжилсэн ОБЕГ-ын 4X хашлага шаардлагатай бол дулааны менежмент чухал болно. Битүүмжилсэн хашаа нь дулааныг барьдаг. Та хаалттай агааржуулагч гэх мэт идэвхтэй хөргөлтийн системийг суурилуулах, эсвэл хашааны ханаар идэвхгүй дулаан ялгаруулахын тулд металл шүүгээг ихээхэн хэмжээгээр томруулах шаардлагатай болно.

Засвар үйлчилгээ ба VFD ашиглалтын хугацаа

Драйверын ашиглалтын хугацаа нь тогтмол гүйдлийн автобусны конденсаторуудын эрүүл мэндээс ихээхэн хамаардаг. Нэг фазын оролтын хэрэглээнд DC автобус нь хүчтэй хүчдэлийн долгионыг мэдэрдэг. Энэ долгионыг жигд болгохын тулд конденсаторууд байнга цэнэглэгдэж, цэнэггүй байх ёстой. Энэхүү тасралтгүй эргэлт нь электролитийн конденсатор доторх дотоод дулааныг үүсгэж, хэвийн хэмжээнээс илүү хурдан доройтуулдаг.

Хөтөчийг зохих ёсоор бууруулснаар стрессийг даван туулах чадвартай том конденсаторуудыг нийлүүлснээр энэ асуудлыг багасгадаг. Гэсэн хэдий ч, та цэвэр гурван фазын цахилгаан эрчим хүчээр ажилладаг хөтчүүдтэй харьцуулахад фазын хувиргах програмуудад ашиглагддаг хөтчүүдийн ашиглалтын хугацаа арай богино байх ёстой. Тогтмол засвар үйлчилгээ нь эвдэрсэн конденсаторыг эрт илрүүлэхийн тулд ачаалал дор байгаа хөтчийн дулааны дүрслэлийг багтаасан байх ёстой. Та мөн хөргөлтийн сэнсийг жил бүр шалгаж байх хэрэгтэй, учир нь эвдэрсэн хөтөч дээрх бүтэлгүйтсэн сэнс нь дулааны хурдан унтрах шалтгаан болдог.

VFD үе шат хувиргах нийтлэг эрсдэлүүд

Стандарт бус эрчим хүчний тохиргоог ашиглах нь угаасаа эрсдэл дагуулдаг. Та тоног төхөөрөмжийнхөө хөрөнгө оруулалтыг хамгаалж, ердийн цахилгаан эрчим хүч рүү хэзээ шилжихээ мэдэх ёстой.

Баталгаат эрсдэл

Үйлдвэрлэгчид фазын хувиргалттай холбоотой хатуу баталгаат бодлогыг хэрэгжүүлдэг. Хэрэв та үйлдвэрлэгчийн нийтэлсэн бууралтын графикийг үл тоомсорловол та OEM баталгааг шууд хүчингүй болгоно. Хэрэв хөтөч бүтэлгүйтсэн бөгөөд үйлдвэрлэгч үүнийг нэг фазын оролтын хэрэглээнд бага хэмжээтэй гэж үзвэл тэд үүнийг солихгүй. Хэмжээний тооцоогоо үргэлж баримтжуулж, самбарт хадгал. Боломжтой бол бууралтгүйгээр нэг фазын оролтод зориулж үйлдвэрлэгчээс тодорхой үнэлгээ авсан хөтчүүдийг сонгохыг худалдан авах багийнхаа хэсэгт зөвлөнө үү. Одоо хэд хэдэн үйлдвэрлэгчид илүү өндөр морины хүчин чадалтай тусгай зориулалтын нэг фазын оролтын хөтчүүдийг үйлдвэрлэж байгаа нь математикийн гар аргаар бууруулж, бүрэн баталгааг хадгалах хэрэгцээг арилгадаг.

Байгууламжийн хүчийг хэзээ шинэчлэх, VFD ашиглах

Үе шатыг өөрчлөх нь үйлдвэрлэлийн байгууламжийг өргөжүүлэх байнгын шийдэл биш юм. Та алдагдалгүй байдлын шинжилгээ хийх ёстой. Хэд хэдэн том хэмжээтэй хөтчүүд, илүү том хашлага, шугамын реактор, хөргөлтийн системийг худалдан авах нийт зардлыг тооцоол. Энэ нийлбэрийг гурван үе шаттай үйлчилгээний бууралтын үнийн саналтай харьцуулна уу.

Хэрэв та алслагдсан амбаарт ганц 10 HP машин ажиллуулдаг бол VFD нь тодорхой сонголт болно. Хэрэв та 15 морины хүчин чадалтай арван өөр мотор бүхий үйлдвэрлэлийн давхар барьж байгаа бол том хэмжээтэй хөтчүүд болон гармоникийг багасгах зардал нь ашиглалтын шинэчлэлийн зардлаас хурдан давах болно. Байгууламжийн хэмжээнд моторын ачаалал тусгаарлагдсан хэрэглээнээс хэтэрсэн үед жинхэнэ гурван фазын цахилгаан эрчим хүч рүү шилжих. Олон арван эвдэрсэн хөтчүүдэд найдах нь гармоник асуудалд өртөмтгий цахилгааны эмзэг экосистемийг бий болгож, засвар үйлчилгээ их шаарддаг.

Дүгнэлт

• Яг хүчдэл ба бүрэн ачааллын өсгөгчийг (FLA) баталгаажуулахын тулд моторын нэрийн хавтанг нэн даруй шалгана уу.

• Хөдөлгүүрийн хүрээний хэмжээг сонгохын өмнө хөдөлгүүрийн FLA-г 2.0-оор үржүүлж бууруулсан гүйдлийн хүчийг тооцоол.

• Том хэмжээтэй хөтөч болон шаардлагатай шугамын реакторууд бие махбодийн хувьд тохирох эсэхийг шалгахын тулд самбарын боломжтой зайг хэмжинэ.

• Ашиглалтанд оруулах үед параметрийн цэс рүү нэвтэрч, оролтын фазын алдагдлыг идэвхгүй болгоход саад учруулахаас сэргийлнэ.

• Хаалтны хөргөлтийн тооцоо болон гармоникийг бууруулах стратегийг шалгахын тулд хэрэглээний инженертэй зөвлөлдөнө үү.

Түгээмэл асуулт

А: VFD нь нэг фазын хүчийг гурван фазын болгон хувиргаж чадах уу?

Х: Тийм ээ. Хөтөч нь ирж буй нэг фазын хувьсах гүйдлийн хүчийг тогтмол гүйдэл болгон засдаг. Дараа нь дотоод транзисторуудыг ашиглан моторыг аюулгүй ажиллуулахын тулд тогтмол гүйдлийн хүчийг нэгтгэсэн гурван фазын хувьсах гүйдлийн гаралт болгон хувиргадаг.

Асуулт: Би нэг фазын оролтын хувьд Гурван фазын VFD-г хасах шаардлагатай юу?

Хариулт: Тийм ээ, ихэвчлэн 50%. Нэг фазын цахилгаанаас үүдэлтэй өндөр оролтын гүйдэл, тогтмол гүйдлийн автобусны долгионыг зохицуулахын тулд хөтөч нь том хэмжээтэй байх ёстой. Эсэргүүцэлгүйгээр дотоод диод ба конденсаторууд амжилтгүй болно.

Асуулт: Нэг фазын гаралтын VFD яагаад ховор хэрэглэгддэг вэ?

Х: Нэг фазын мотор нь ихэвчлэн эхлүүлэх конденсатор болон төвөөс зугтах унтраалгатай байдаг. Хөдөлгүүрийн тусламжтайгаар давтамжийг өөрчилснөөр эдгээр механик унтраалга нь буруу хурдтайгаар дахин асаалттай болж, моторын ноцтой эвдрэлд хүргэдэг.

А: Хэрэв би фазын алдагдлыг идэвхгүй болгохоо мартвал яах вэ?

Х: Драйв нь алдааны кодыг нэн даруй өдөөж, ажиллахаас татгалзах болно. Энэ нь оролтын терминалуудын нэг нь хүчдэлгүй байгааг илрүүлж, аюултай цахилгаан тасалдсан гэж үздэг.

А: Надад нэг фазын оролтын VFD-д шугаман реактор хэрэгтэй юу?

Х: Үүнийг маш их зөвлөж байна. Нэг фазын засвар нь ихээхэн гармоник гажуудал үүсгэдэг. Шугаман реактор нь гүйдлийн хүчийг жигд болгож, хөтчийг хүчдэлийн огцом өсөлтөөс хамгаалж, гармоник дуу чимээ таны байгууламжийн цахилгаан сүлжээг тасалдуулахаас сэргийлдэг.

А: Нэг фазын оролт нь VFD ашиглалтын хугацаанд хэрхэн нөлөөлдөг вэ?

Хариулт: Энэ нь илүү их гүйдэл ба хүчдэлийн долгионы улмаас Шулуутгагч диод ба DC автобусны конденсатор дээрх стрессийг нэмэгдүүлдэг. Хөтөчийг зөв сааруулах нь энэ стрессийг бууруулдаг боловч агааржуулалт муу байвал хэт халалт нь эд ангиудын ашиглалтын хугацааг богиносгодог.
