Suorituskykyominaisuudet ：
| Joustava ja kätevä | Tehokas ja älykäs |
| Vakioteline modulaarinen suunnittelu, joustava kokoonpano, kätevä huolto, kätevä laajennus. | Korkean hyötysuhteen versio käyttää yksivaiheista tasavirta-/vaihtovirtarakennetta järjestelmän tehokkuuden parantamiseksi. |
| DC/DC, DC/AC, STS erityyppiset moduulit ovat vapaasti sovitettuja paikallisten olosuhteiden mukaan. | DC/DC ja DC/AC on suunniteltu kolmitasoisella piirillä, jolla on korkea muuntamistehokkuus. |
| DC/DC tukee erityyppisiä energiavarasto -akkuja tai aurinkosähkömoduuleja, ja se voi myös toteuttaa tasavirta -etätoimitusjännitteen ja virranohjauksen. | Edistynyt lomittava ohjaustekniikka, aaltoiluvirta on pieni, pidentänyt akun käyttöikää. |
| DC/DC: llä on kaksi tuloa, voidaan rinnakkain, voi olla itsenäinen, monikanavaisen MPPT: n, monikanavaisen akun optimoinnin hallinnan saavuttamiseksi. | Soveltu älykkäästi harmonisen tukahduttamisen patentoidun tekniikan avulla teollisuus- ja kaupallisiin, mikroverkkoon, jakeluaseman terminaaliin ja muihin monimuotoisiin skenaarioihin. |
| Mikroverkon älykäs hallintajärjestelmä tunnistaa itse moduulien lukumäärän ja toiminnan, integroi erilaisia toimintastrategioita ja viestintärajapintoja, yhtenäistä aikataulua ja älykästä hallintaa. |
Tuoteparametrit ：
| Satama | Verkkovirta | Ladata | PV | Energian varastointi | Latauspaalu | Etäsyöttö |
| Nimellisvoima | 100 kW | 100 kW | 50 kW | 50 kW | 60 kW | 50 kW |
| Nimellisjännite | 400 VAC | 400 VAC | 600 VDC | 600 VDC | 750 VDC | 800 VDC |
| Nimellisvirta | 144a | 144a | 80A*2 | 80A*2 | 80a | 60a |
| Tehokerroin alue | -1 LEAD ~+1LAG |
|
|
|
|
|
| Työmalli | vakiovoima/
väylän vakautus | vakiojännite | Mppt | vakiovoima/
väylän vakautus | vakiojännite | vakiojännite |
| Jännitealue | 400Vac ± 15% | 200 ~ 725VDC | 200 ～ 725 VDC | 600 ～ 750 VDC | 800 ～ 950 VDC |
| Enimmäisvirta | 158a | 158a | 80A*2 | 80A*2 | 80a | 60a |
| Syöttöpiiri | 1 | 1 | 2 (voi olla 2 riippumatonta tai yhdensuuntaista) | 1 | 1 |
| Epätasapainoinen kuormakapasiteetti |
| 100%3-vaiheinen
riippumaton CROTRO |
|
| Yhteiset parametrit |
|
| Ulottuvuus | 900*950*2300 mm |
| Paino | 300 kg (muuntajavapaa), 830 kg (mukaan lukien tehotaajuusmuuntaja) |
| Suojeluluokka | IP54 |
| Käyttölämpötila | -25 ~ 60 ℃ (ylittää yli 45 ° C) |
| Jäähdytysmenetelmä | pakotettu ilmanjäähdytys |
| Melu | <70dB |
| Korkeus | 3000m (yli 3000 metriä) |
| Viestintärajapinta | RS485/CAN2.0/Ethernet/Dry Contact |
| Kokoonpanosuositus |
| Keskeytymätön virtalähde kriittisiin kuormituksiin | Määritä STS -moduuli ja huolto -ohituskytkin |
| Mikroverkon pluripotentti voima | Määritä virtataajuusmuuntaja |
| Jakelualue hyötyy toisiltaan | Määritä virtataajuusmuuntaja ja Tallenna STS -moduuli |
Varastointi- ja latausasema, dynaaminen kapasiteetti | Taloita tehotaajuusmuuntaja; Tallenna STS -moduuli |
| Yhdistetty valon säilytys | Energian varastointi akku suoraan kiinnitetty väylä, säästä tasavirta-/tasavirtamoduuli |

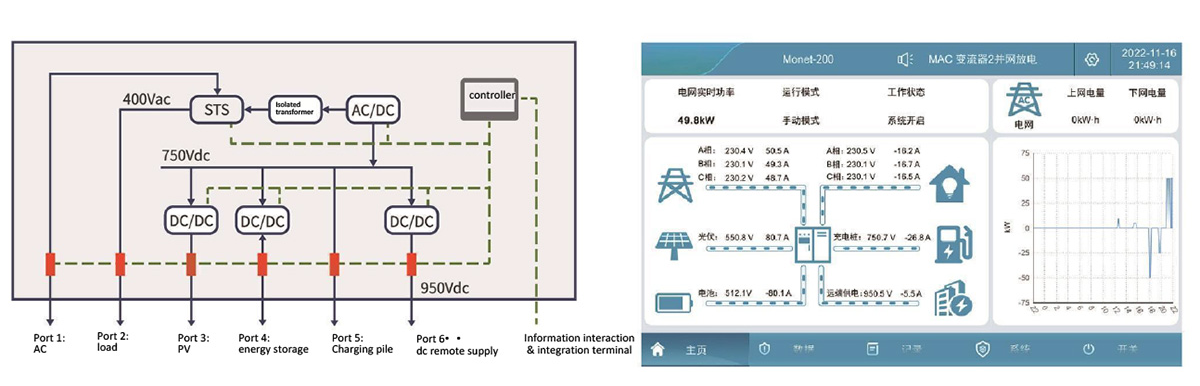

![Multiport-energia-reititin]()
