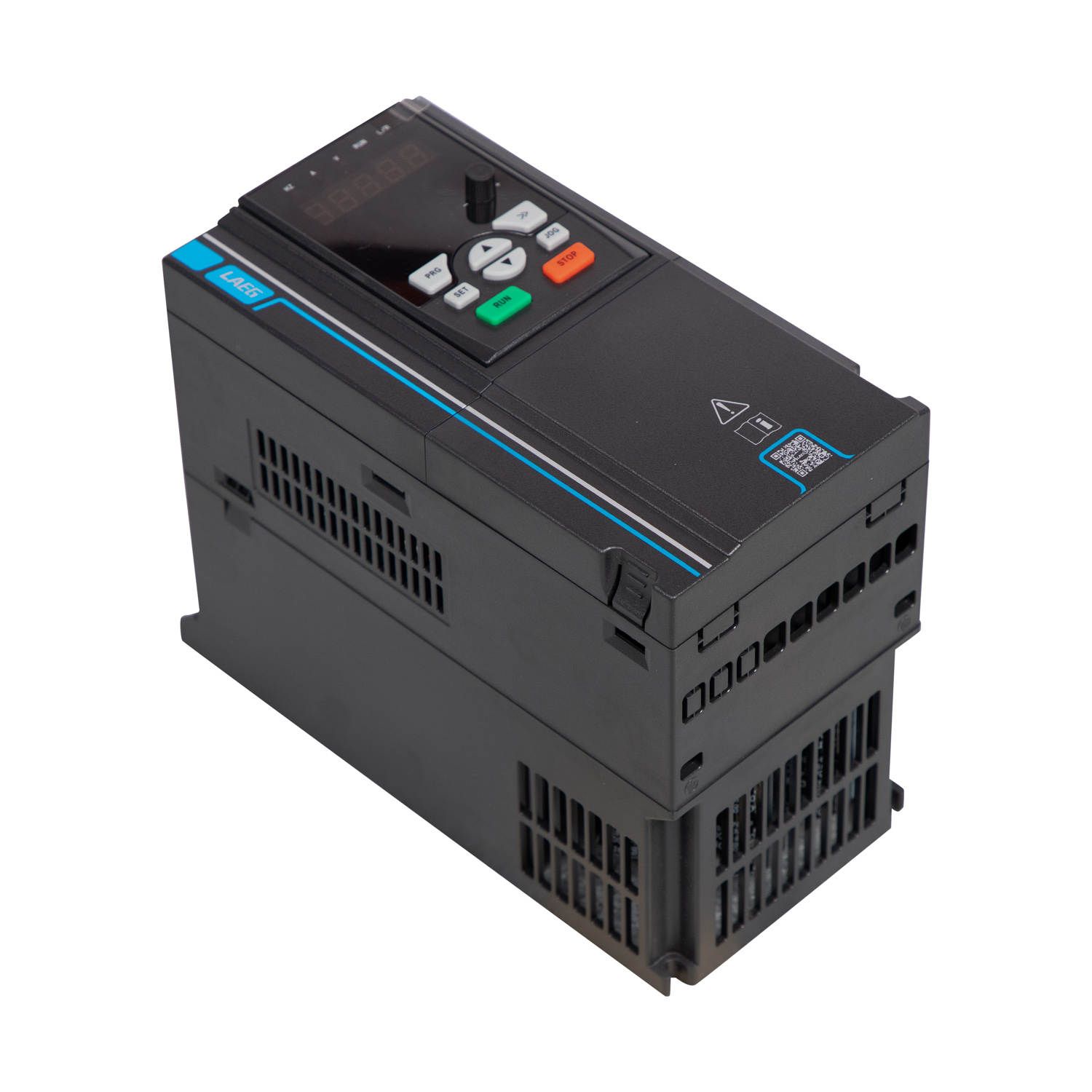

LD350 цуврал бүх нийтийн хяналтын жолооч

LD350 цуврал бүх нийтийн хяналтын жолооч

LD350 цуврал бүх нийтийн удирдлагын жолооч бол янз бүрийн үйлдвэрлэлийн програмд тохиромжтой, найдвартай, найдвартай мотор юм. Энэ ангилал зэрэгтэй, дуян хэлний чанар, профлерийн бүрэлдэхүүн хэсэгт багтжээ. Байнгын соронзон синхрончлол, ASYCHONOUS, ASYCHONOUS, ASYCHOUS MATHER, 0.75K-ээс 485Вт-тэй тохирох нь 1 / 3phz-ийн хүрээтэй тохирч байна.

тоо хэмжээ:
Хүртээмж:





Асуух Сагсанд нэмэх

Давтамжийн хөрвүүлэгч

Өвөрмөц

Анилга

Онцлог параметр

Татаж авах

Өндөр чанартай дизал

Олон улсын стандартад нийцсэн өргөн хүчдэлийн загвар
Төрөл бүрийн EMC тодорхойлолт, шийдэл
DC тоормослох замаар DC Тоормослох шийдэл
Урт амьдралын загвар
Бие даасан агаарын сувгийн дизайн
Олон улсын IEC стандарт загвар

Маш сайналгах

Сайн хүчдэл, одоогийн хяналт

Хэт их давхцаж буй лангуу & хэт их лангуу

E xcellent параметр өөрөө суралцах функц

Энэ нь эргэлзээтэй эсвэл статик моторын параметрийг зөв сурч, дибаг хийхэд хялбар бөгөөд дибаг хийхэд хялбар бөгөөд дибаг хийхэд хялбар, зөв хяналтын нарийвчлал, хариу арга хэмжээ авахад хялбар байдаг.

Олон цэгийн хүчдэл ба Flux тохируулах функц

Ld350

LD350 () S2	0R7	1r5	2-р22	4R0	5r5	7r5
Kw	0.75	1.5	2.2	4	5.5	7.5
Хүрээ Хашш	Аг		Б		Со

LD350 () T4	0r7	1r5	2-р22	4R0	5r5	7r5	011	015	018	022
Kw	0.75	1.5	2.2	4	5.5	7.5	11	15	18.5	22
Хүрээ Хашш	Аг				Б		Со		Жар

LD350 () T4	030	037	045	055	075	090	110	132	160	185	200
Kw	30	37	45	55	75	90	110	132	160	185	200
Хүрээ Хашш	Би		F		Гэр	Муу

220VS
Хүрээ Хашш		Аг		Б		Со
1D250- S2B -ийг оруулна уу		0R7	1r5	2-р22	4R0	5R5	7r5
Холбогдох моторт цахилгаан KW		0.75	1.5	2.2	4	5.5	7.5
Холбогдох моторын морины HP		1	2	3	5	7.5	10
гарц	Үнэлгээтэй гаралтын хүчин чадал KVA	1.9	2.5	4.2	6.5	9.5	12.5
	Үнэлгээтэй гаралт одоогийн а	4	7	9.6	17	25	30
	Гаралт нь fromesce hz	0.01---400 цаг
	Ачаа тээвэрлэгч давтамжийн хүрээ ХЗ	1--16 кг
	Хэт их ачаалал	Төгссөн гаралтын гүйдлийн 150% нь 60-аад оны тэсвэртэй байж болно
		Үнэлгээтэй гаралтын одоогийн 200% нь 3-ыг тэсвэрлэж чадна
оролт 220V	Inpul гүйдэл a	7	9.4	14	21	26	31
	IPOP-ийн хүчдэлийн давтамж	нэг үе шат, 50/06 цаг
	Зөвшөөрөгдсөн хүчдэлийн хэлбэлзэл	(-15% - + 15%)
Хөргөлтийн систем		Хүйтэн хүйтэн агаар
Тоормос нийт хэсэг		барьсан

380V
Хүрээ Хашш		Аг				Б		Со
LD350- T4B -г бичнэ үү		0R7	1r5	2-р22	4R0	5r5	7r5	011	015
Холбогдох моторт цахилгаан KW		0.75	1.5	2.2	4	5.5	7.5	11	15
Холбогдох моторын морины HP		1	2	3	5	7.5	10	15	20
гарц	Үнэлгээтэй гаралтын хүчин чадал KVA	2.3	3.2	4.2	6.5	9.9	13.7	18.3	24.4
	Eadwt eawrenl a	2.1	3.8	5.1	9.0	13	17	25	32
	Гаралтын давтамж hz	0.01---400 цаг
	Ачаа тээвэрлэгч давтамжийн хүрээ ХЗ	1--16 кг
	Хэт их ачаалал	Төгссөн гаралтын гүйдлийн 150% нь 60-аад оны тэсвэртэй байж болно
	Хэт их ачаалал	Үнэлгээтэй гаралтын одоогийн 200% нь 3-ыг тэсвэрлэж чадна
мэдээлэлгээ тарах	Оролтын гүйдэл a	3.2	4.3	5.9	11.2	14	29	25	32
	Оролтын хүчдэлийн давтамж	Гурван фазын 380V, 50/06 цаг
	Зөвшөөрөгдсөн хүчдэлийн хэлбэлзэл	(-15% - + 15%)
Кодлох систем		Хүйтэн хүйтэн агаар
Тоормослох uni		барьсан

380V
Хүрээ Хашш		Жар		Би		F		Гэр	Муу			Би
LD350- T4B -г бичнэ үү		018	022	030	037	045	055	075	090	110	132	160	185	200
Холбогдох моторт цахилгаан KW		18.5	22	30	37	45	55	75	90	110	132	160	185	200
Холбогдох моторын морины HP		25	30	40	50	60	75	100	125	150	176	215	250	275
гарц	Үнэлгээтэй гаралтын хүчин чадал KVA	29	43	46	56	69	84	114	143	175	200	300	282	310
	Үнэлгээтэй гаралт одоогийн а	37	45	60	75	90	110	152	176	210	253	304	345	380
	Гаралтын давтамж hz	0.01---400 цаг
	Ачаа тээвэрлэгч давтамжийн хүрээ ХЗ	1--16 кг
	Хэт их ачаалал	Төгссөн гаралтын гүйдлийн 150% нь 60-аад оны тэсвэртэй байж болно
	Хэт их ачаалал	Үнэлгээтэй гаралтын одоогийн 200% нь 3-ыг тэсвэрлэж чадна
мэдээлэлгээ тарах	Оролтын каронта	50	54	58	70	90	105	140	165	200	240	290	330	370
	Оролтын хүчдэлийн давтамж	Гурван үе шат 380V.50 / 60 цаг
	Зөвшөөрөгдсөн хүчдэлийн хэлбэлзэл	(-15% - + 15%)
Хөргөлтийн систем		Хүйтэн хүйтэн агаар

Онцлог параметр
	төсөл		анилга
	Амсах	Аналог оруулах	2 зам / хүчдэлийн одоогийн дохионы шилжүүлэгч бэлэн боллоо, хүчдэл 0-10V, одоогийн 0-20ма
		Дөрвөн орц	5 суваг / optocourpler тусгаарлалт, үүнд дээд хурдны импульсийн оролтыг 100 км-ийн импульс
		аналог гаралт	2 суваг / хүчдэлийн гаралтын хүрээ 1-10V хүрээ, одоогийн гаралтын хүрээ 0-20MA, гаралтын дохионы хэлбэрийг сольж болно
		Дахин төлөв	2-чиглэл / Optocourpler тусгаарлагч / нээлттэй цуглуулагч / Rework Expute / Reply 20MA (DO, HDO)
		Дижитал импульсийн гарц	2 суваг / Optocourpler тусгаарлагч / Нээлттэй цуглуулагч (давтамж эсвэл HDM) гаралт (DO, HDO) гаралт, onesce Pulls Pulls давтамж 100кх-тэй тэнцэх боломжтой
		lepay etion	2 зам / ердийн байдлаар нээлттэй, ердийн хаалттай холбоо барих / 250vac-3a
		Эмнэлийн хэлбэр	Стандарт модбус-485 Харилцаа холбооны протокол
	удирдах онцгой шинжтэй	хяналтын арга зам	V / f Хяналт; PG үнэгүй векторын хяналт (SVC)
		Давтамжийн тохиргооны горим	Гарны тохиргоо, аналог тоон тогтоох, импульсийн тохиргоо, харилцааны тохиргоо гэх мэт олон талт арга
		Freducty хяналтын хүрээ	0.01-400.00 цаг
		Давтамжийн хяналтын нарийвчлал	Дижитал тохиргоо: 0.01HZ; Аналог тохиргоо: хамгийн их давтамж x 0.025%
		Шуурхай чанар	1: 200 (SVC); 1: 1000 (FVC)
		Тогтвортой хүрээ	± 0.5% (svc); ± 0.02% (FVC)
		Хурдатгал ба тунгалаг цаг	1.0-3600.0 секунд (хурдатгал ба бууралт, бууралт цагийг тусад нь тохируулж, тус тусад нь тохируулж болно.
		Инчийн захирал	Point давтамжийн хүрээ: 0.00 цаг-100.00.00 цаг; Цэгийн хурдатгалын цаг: 0.0S-3600s
		Момент эхлүүлэх	0.5 цаг 150% (SVC) -ийг тохируулж, давтамжийн хор хөнөөлийн чадавхийг харгалзан үзсэн; 3.0 цаг 100% (v / f)
		Момент өргөлт	Автомат момент нэмэгдүүлэх; 0.1% -30.0% -ийн тохируулж болно.
		тоормослох момент	Тоормослох эсэргүүцэл тоормослох (125%), DC тоормослох (20%)
		DC тоормослох	Тоормослох цаг: 0.0S-36.0s; Тоормосны гүйдэл: 0.0% -100.0%
		хугацаанд шийдвэрлэх	Хугацааны хүрээ: 0.0MIN-6500min
		Fdd судалгаа	Процессыг хаахад тохиромжтой хаалттай байхын тулд PIO функц дээр суурилсан
		V Дээрх f муруй	Шугаман, олон цэгийн захиалгат муруй, 1.1-2.0.0 дур зоргоороо буулгасан муруй
		Олон тооны шатны хурдны хяналт	БИЧИГИЙН ЭНД ДАРЖ ҮЙЛДВЭРЛЭЛИЙН ТУСГАЙ ТӨЛБӨРИЙН АВТОМАШИНЫ АВТОМАШИНГ АВНА
		Тохиромжтой тохируулж болно	Модулийн температурын дагуу 1.0-16.0KHZ-ийг тохируулж, тохируулж болно
		Давтамжийн тохиргооны дохио	-10- + 10,0-0-0-2,4-20MA, өндөр давтамжийн импульс, PWM PUMEE
	хамгаалах үүрэг	Хэт их ачаалал	G: 150% 60% 200% 3
		Агшин зуурын хэтрүүлэг / богино хэлхээний хамгаалалт	Үнэлэгдсэн гаралтын гүйдэл 200% -иас давсан тохиолдолд гаралтыг автоматаар бууруулна
		OveryLage / Хоёрдогч хүчдэлийн хамгаалалт	Автобусны DC-ийн хүчдэл хэт бага байх үед (360V) эсвэл хэт өндөр (800V) эсвэл мотор чөлөөтэй (тоормослох үеэр)
		Фазын алдагдал хамгаалах	Оролт эсвэл гаралтын төгсгөлд үе шат байхгүй үед мотор чөлөөтэй зогсдог
		Хэт халалт хамгаалалт	Радиаторын температур ≥85 ℃, мотор нь чөлөөтэй зогсдог; Температурыг хамгаалах босгыг орчны температурын дагуу чөлөөтэй тохируулж болно
		мотор хамгаалах	Аналог оролт нь моторт хэт халах хамгаалалтад хүрэхийн тулд температурын мэдрэгчтэй оролтыг (PT100, PT000) холбож болно
		Лангуу хамгаалах	Одоогийн мэдрэгчийг хурдасгаж, үйл ажиллагааны явцад тогтвортой байдлаас урьдчилан сэргийлэх зорилгоор суурийг илрүүлэх, үйл ажиллагааны явцад урьдчилан сэргийлэх, гацахаас урьдчилан сэргийлэх зорилгоор.
		газрын хамгаалалт	ДЭЛГЭРЭНГҮЙ МЭДЭЭЛЛИЙГ ХЭРЭГЖҮҮЛЖ БАЙНА
		Маттухай завс	Ачааллын саналын энергиурыг эргүүлэн авах замаар нөхөн төлбөр буурах замаар давтамжийн хөрвүүлэгч нь богино хугацаанд тасралтгүй ажиллах боломжтой
	анилга гоол	Оруулах	Хүчдэл: 1 / 3ph 220V 220V ± 20%; 3phe 380V ± 20%; давтамж: 50 цаг: 50 цаг ± 5 цаг 5%
		Хөргөлт, хамгаалалт	≤18.5KW: IP20;> 18.5KW: 1ip10; 1ip10; албадан агаар хөргөх
		Хэрэглээний орчин	Temp: -10 ℃ - + 40 ℃ ℃ Alp: 1000м-ээс ихгүй; Доторх, идэмхий хийгүй хийнгүйгээр
		Байгаль хамгаалах	Temp: -20 ℃ - + 65 ℃ чийгшил: 20-90% RH (конденсаци байхгүй) чичиргээ нь 6м / с-ээс бага (конденсаци) 6м / сек-ээс бага (конденсен) 6м / сек-ээс бага (конденсен)
