Серво мотор хэрхэн ажилладаг вэ? Эхлэгчдэд зориулсан гарын авлагыг бөглөнө үү

Роботууд хэрхэн маш нарийн хөдөлдөгийг та бодож байсан уу? Servo Motor мотор нь үүнийг хийх боломжтой болгодог. Тэд байрлал, хурд, өнцгийг маш нарийвчлалтайгаар хянадаг.

Серво мотор нь робот техник, автоматжуулалт болон орчин үеийн олон төхөөрөмжүүдэд амин чухал юм. Тэд хэрхэн ажилладагийг ойлгох нь төслийн шинэ боломжуудыг нээж чадна.

Энэ нийтлэлээс та серво мотор гэж юу болох, яагаад чухал болох, хэрхэн нарийвчлалтай, хяналттай ажилладаг талаар олж мэдэх болно.

Серво мотор хэрхэн ажилладаг вэ?

Серво моторын үйл ажиллагааны үндсэн зарчим

Серво мотор нь хүлээн авсан тушаалын дагуу босоо амаа тодорхой байрлал, хурд эсвэл өнцөгт шилжүүлэх замаар ажилладаг. Ачаалах үед тасралтгүй эргэлддэг ердийн моторуудаас ялгаатай нь servo мотор нь бодит байрлалаа байнга шалгаж, хүссэн зорилгодоо хүрэх хүртэл тохируулдаг. Энэ нь хаалттай хэлхээний хяналтын системийг ашигладаг тул боломжтой юм. Үүнийг хаана байгаа, хаана байх ёстойгоо мэддэг ухаалаг мотор гэж бодоорой.

Хаалттай хэлхээний санал хүсэлтийн системийг тайлбарлав

Серво моторын нарийвчлал нь хаалттай хүрдтэй эргэх холбоонд байдаг. Энэ нь дараах байдалтай байна.

• Хянагч нь мотор руу хаашаа явахыг зааж өгөх командын дохиог илгээдэг.

• Мотор дотор байрлах байрлал мэдрэгч нь босоо амны одоогийн байрлалыг хэмждэг.

• Хяналтын хэлхээ нь бодит байрлалыг тушаалтай харьцуулдаг.

• Хэрэв ямар нэгэн ялгаа (алдаа гэж нэрлэдэг) байвал мотор хөдөлгөөнөө тохируулна.

• Энэ гогцоо нь мотор хүрч, зорилтот байрлалд хүрэх хүртэл байнга давтана.

Энэхүү санал хүсэлтийн гогцоо нь моторыг шууд засах боломжийг олгодог бөгөөд энэ нь нарийвчлал шаарддаг програмуудад тохиромжтой.

Servo Control дахь импульсийн өргөн модуляцийн (PWM) үүрэг

Импульсийн өргөн модуляци буюу PWM нь серво моторыг хэр хол эргүүлэхийг хэлэх арга юм. Энэ нь дараах байдлаар ажилладаг:

• Хянагч нь хяналтын утсаар хэд хэдэн цахилгаан импульс илгээдэг.

• Импульс бүрийн урт (импульсийн өргөн) нь хүссэн байрлалыг тодорхойлно.

• Жишээлбэл, 1.5 мс-ийн импульс нь моторыг төвийн байрлал руу чиглүүлж болно.

• Богино импульс нь нэг чиглэлд хөдөлдөг; урт импульс нь нөгөө рүү нь хөдөлдөг.

• Хөдөлгүүрийг хэвийн байлгахын тулд эдгээр импульс тогтмол давтагддаг (ойролцоогоор 20 миллисекунд тутамд).

PWM нь импульсийн өргөнийг өөрчилснөөр моторт хэр их, хэр хурдан хөдөлж байгааг мэдэх боломжийг олгодог.

Пропорциональ хяналт ба моторын хурдны тохируулга

Servo мотор нь зүгээр л нэг байрлал руу шилждэггүй; Тэд мөн тэнд хэр хурдан хүрэхээ хянадаг. Үүнийг пропорциональ хяналт гэж нэрлэдэг:

• Хөдөлгүүрийн хурд нь одоогийн болон зорилтот байрлалуудын ялгаанаас хамаарна.

• Хэрэв мотор зорилтот хэмжээнээс хол байвал хурдан хөдөлдөг.

• Зорилтотдоо ойртох тусам хэтрүүлэхгүйн тулд удаашруулна.

• Хүссэн цэгтээ хүрмэгц энэ нь тогтвортой байна.

Энэ арга нь хөдөлгүүр нь зөвхөн шаардлагатай хэмжээгээр ажилладаг тул эрчим хүч хэмнэж, элэгдлийг бууруулдаг.

Тэмдэглэл: PWM дохио болон хаалттай хэлхээний санал хүсэлтийн системийг ойлгох нь автоматжуулалт, робот техникийн серво моторын хэрэглээг төлөвлөх, алдааг олж засварлахад зайлшгүй шаардлагатай.

Серво моторын үндсэн бүрэлдэхүүн хэсгүүд

Серво моторын үндсэн хэсгүүдийг ойлгох нь энэ нь хэрхэн ийм нарийн хяналтанд хүрч байгааг олж мэдэхэд тусална. Бүрэлдэхүүн хэсэг бүр нь моторыг яг тушаалаар хөдөлгөхөд гол үүрэг гүйцэтгэдэг.

Хөдөлгүүрийн төрлүүд: хувьсах гүйдлийн болон DC Servo моторууд

Серво моторууд нь АС ба тогтмол гүйдэл гэсэн хоёр төрлөөр ирдэг.

• AC Servo мотор нь хувьсах гүйдлээр ажилладаг. Тэд хүчирхэг бөгөөд өндөр эргэлтийг сайн зохицуулдаг. Та тэдгээрийг CNC тээрэм, робот гар зэрэг үйлдвэрлэлийн машинуудаас олох болно. Тэд гөлгөр, тасралтгүй ажиллагаа, өндөр хурдны гүйцэтгэлээр гарамгай байдаг.

• DC Servo мотор нь шууд гүйдлийг ашигладаг. Тэд илүү энгийн, хөнгөн, ихэвчлэн хямд байдаг. Эдгээр моторууд нь робот техник, дрон эсвэл хобби зэрэг жижиг төслүүдэд тохиромжтой. Эдгээр нь хувьсах гүйдлийн мотортой таарахгүй ч хурдан хариу үйлдэл үзүүлж, удирдахад хялбар байдаг.

Хувьсах болон тогтмол гүйдлийн хооронд сонголт хийх нь эрчим хүчний хэрэгцээ, нарийвчлал, зардлаас хамаарна.

Байршил мэдрэгч: Потенциометр ба кодлогч

Байршил мэдрэгч нь серво моторт гол нь хаана байгааг хэлж өгдөг. Энэ санал хүсэлт нь үнэн зөв байхын тулд маш чухал юм.

• Потенциометр нь хобби сервод түгээмэл байдаг. Тэд эсэргүүцлийг өөрчлөх замаар босоо амны өнцгийг хэмждэг. Энгийн бөгөөд хямд, тэд аналог дохио өгдөг.

• Кодлогч нь илүү нарийвчлалтай дижитал санал хүсэлтийг санал болгодог. Тэд босоо амны эргэлт, чиглэлийг тооцдог бөгөөд энэ нь үйлдвэрлэлийн болон өндөр нарийвчлалтай ашиглахад тохиромжтой. Төрөлүүдэд оптик болон соронзон кодлогч орно.

Мэдрэгч нь хөдөлгүүрийг зорилтот түвшинд байлгахын тулд бодит цагийн байршлын өгөгдлийг хяналтын хэлхээнд буцааж өгдөг.

Хяналтын хэлхээ ба түүний функц

Хяналтын хэлхээ нь servo моторын тархины үүрэг гүйцэтгэдэг. Энэ нь оролтын дохионоос хүссэн байрлалыг мэдрэгчийн бодит байрлалтай харьцуулдаг.

• Хэрэв энэ хоёр таарахгүй бол алдааг засах командуудыг мотор руу илгээдэг.

• Энэ нь пропорциональ хяналтыг ашиглан моторын хурд, чиглэлийг удирддаг.

• Энэ нь нарийн байрлал тогтоохын тулд импульсийн өргөн модуляц (PWM) дохиог боловсруулдаг.

Энэ хэлхээ нь хөдөлгүүрийг зорилтот байрлалд хүрэх хүртэл тасралтгүй тохируулах боломжийг олгодог.

Араа угсрах ба эргүүлэх хүчийг нэмэгдүүлэх

Серво моторын доторх араа нь хөдөлгүүрийн хурдыг бууруулж, эргүүлэх хүчийг нэмэгдүүлдэг.

• Хөдөлгүүрийн гол нь араа дамжуулагчтай холбогддог.

• Энэ тохиргоо нь эргүүлэх хүчийг үржүүлж, серво илүү хүнд ачааг зөөх боломжийг олгодог.

• Мөн гаралтын хурдыг бууруулснаар босоо амны байрлалыг илүү нарийн хянахад тусалдаг.

Араа нь сервог авсаархан боловч хүчирхэг болгож, янз бүрийн хэрэглээнд тохиромжтой.

Эрчим хүчний хангамжийн шаардлага

Серво моторууд зөв ажиллахын тулд тогтвортой тэжээлийн эх үүсвэр хэрэгтэй.

• Хөдөлгүүр ба хяналтын электрон төхөөрөмж нь хобби сервогийн хувьд ихэвчлэн 4.8V ба 6V хооронд тодорхой хүчдэл шаарддаг.

• Аж үйлдвэрийн серво нь хэмжээ, ачааллаас хамааран илүү өндөр хүчдэл, гүйдэл шаарддаг.

• Тохиромжтой хүч нь мотор зогсолтгүй, хэт халалтгүйгээр эргүүлэх хүчийг өгөх боломжийг олгодог.

Цахилгаан хангамжийн чанар нь серво гүйцэтгэл, урт наслалтад нөлөөлдөг.

Тайлбар: Моторын төрөл, мэдрэгч, хяналтын хэлхээний зөв хослолыг сонгох нь таны серво моторыг төслийн нарийвчлал, хурд, эргүүлэх моментийн хэрэгцээнд нийцүүлэхэд чухал ач холбогдолтой.

Серво моторын төрлүүд

Серво моторууд нь өөр өөр төрлөөр ирдэг бөгөөд тус бүр нь тодорхой ажил, орчинд тохирсон байдаг. Эдгээр төрлийг ойлгох нь таны төсөл эсвэл програмд ​​тохирохыг сонгоход тусална.

Хувьсах гүйдлийн серво мотор: шинж чанар ба хэрэглээ

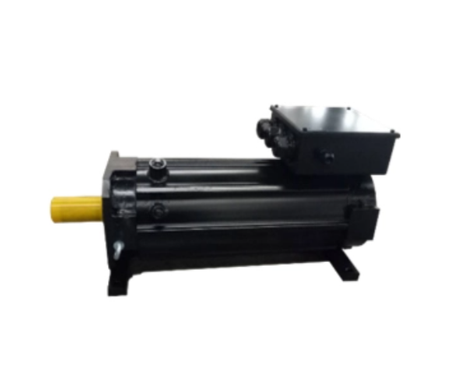

Хувьсах гүйдлийн серво мотор нь хувьсах гүйдэл (AC) дээр ажилладаг. Эдгээр нь хүчирхэг бөгөөд үйлдвэрлэлийн өндөр үзүүлэлттэй ашиглахад зориулагдсан. Тэднийг бусдаас ялгарах зүйл бол:

• Өндөр эргэлт ба хурд: Тэд өндөр хурдтай байсан ч хүчтэй эргүүлэх хүчийг өгдөг тул хүнд даацын машин механизмд тохиромжтой.

• Гөлгөр ажиллагаа: Тэдний загвар нь чичиргээ, чичиргээгүйгээр жигд, тасралтгүй эргэлтийг баталгаажуулдаг.

• Бат бөх чанар: Хүчтэй орчин, удаан ажиллах цагийг тэсвэрлэхийн тулд бүтээгдсэн.

• Нарийвчлал: Байрлалыг яг таг санал болгох өндөр нарийвчлалтай кодлогчоор тоноглогдсон.

Хэрэглээ: Та CNC машинд AC серво, үйлдвэрт робот гар, автомат угсрах шугам, үйлдвэрлэлийн гагнуурын робот зэргийг олох болно. Тэд хүч чадал, нарийвчлал шаардсан ажлыг гүйцэтгэдэг.

DC Servo мотор: Онцлог ба хэрэглээний тохиолдол

DC servo мотор нь тогтмол гүйдлээр ажилладаг. Эдгээр нь хувьсах гүйдлийн сервог бодвол энгийн, хөнгөн бөгөөд ихэвчлэн илүү хямд байдаг. Гол онцлогууд нь:

• Шуурхай хариу үйлдэл: Тэд дохиог хянахад хурдан хариу үйлдэл үзүүлдэг бөгөөд энэ нь динамик хөдөлгөөн хийхэд тохиромжтой.

• Хяналтын хялбар байдал: Энгийн электрон хэрэгсэл нь тэдгээрийг тохируулах, засварлахад хялбар болгодог.

• Компакт Хэмжээ: Тэдний жижиг хэмжээ нь нягт орон зай эсвэл хөнгөн хэрэглээнд тохиромжтой.

Хэрэглээний жишээ: DC серво нь жижиг роботууд, камерын гимбал, дрон, гэрлийн автоматжуулалтын системд түгээмэл байдаг. Эдгээр нь хурд, хариу үйлдэл нь хүнд эргэлтээс илүү чухал байдаг төслүүдэд тохирно.

Хобби төслүүдэд зориулсан радио удирдлагатай (RC) серво

RC серво нь жижиг хайрцагны дотор мотор, араа, мэдрэгч, хяналтын хэлхээг хослуулсан авсаархан, бүгд нэгдмэл төхөөрөмж юм. Тэд потенциометрийг байршлын санал хүсэлтэд ашигладаг бөгөөд PWM дохиогоор удирддаг.

• Боломжийн үнэ, хэрэглэхэд хялбар: Эхлэгч болон сонирхогчдод тохиромжтой.

• Хязгаарлагдмал момент: Хүнд ачаанд зориулагдаагүй боловч жижиг робот болон RC машинд хангалттай.

• Тогтмол эргэлтийн хүрээ: Ихэвчлэн 180° орчим, жолоодлогын болон гарны хөдөлгөөнд тохиромжтой.

Жишээ нь: RC серво алсын удирдлагатай машин, онгоц болон DIY роботын иж бүрдлийг тэжээдэг. Эдгээр нь сургалтын гайхалтай хэрэгсэл бөгөөд хөнгөн, нарийн хөдөлгөөн хийхэд сайн ажилладаг.

Өргөдөлдөө тохирох төрлийг сонгох

Серво мотор сонгох нь таны төслийн хэрэгцээ шаардлагаас хамаарна.

Хэрэв таны төсөл хүчтэй эрчим хүч, тасралтгүй ажиллагаа шаарддаг бол АС серво нь явах арга зам юм. Жижиг машинуудад хурдан, хариу үйлдэл үзүүлэхийн тулд DC серво нь сайн тохирдог. Хоббичид эсвэл боловсролын хэрэглээнд зориулж RC серво нь энгийн бөгөөд хямд үнээр санал болгодог.

Зөвлөмж: Серво мотор сонгохдоо гүйцэтгэл, зардлыг оновчтой болгохын тулд хөдөлгүүрийн эргэлт, хурд, хяналтын нарийн төвөгтэй байдлыг өөрийн хэрэглээний тусгай шаардлагад нийцүүлэн тохируулаарай.

Серво моторын хяналтын систем

Серво моторын хяналтын системүүд нь бүх зүйлийг жигд, нарийвчлалтай ажиллуулдаг. Тэд хөдөлгүүрийн яг тушаалын дагуу хөдөлж, аливаа алдааг даруй засдаг. Эдгээр системүүд хэрхэн ажилладаг, үүнд хамаарах гол хэсгүүдийг задалцгаая.

Нээлттэй давталтын хяналт ба хаалттай давталт

Серво моторыг удирдах хоёр үндсэн арга байдаг: нээлттэй ба хаалттай гогцоо.

• Нээлттэй давталтын удирдлага : Мотор нь тушаалуудыг хүлээн авч хөдөлдөг боловч зөв байрлалд хүрсэн эсэхийг шалгах ямар ч санал байхгүй. Энэ нь энгийн бөгөөд хямд боловч нарийвчлал багатай. Хэрэв ачаалал өөрчлөгдөх эсвэл мотор гулсах тохиолдолд алдаа нь анзаарагдахгүй, засч залруулахгүй.

• Хаалттай давталтын хяналт : Энэ бол илүү ухаалаг арга юм. Систем нь мэдрэгч ашиглан моторын бодит байрлалыг байнга хэмжиж, командтай харьцуулдаг. Хэрэв ямар нэгэн ялгаа (алдаа гэж нэрлэдэг) байвал моторын хөдөлгөөнийг нэн даруй тохируулна. Энэхүү санал хүсэлтийн гогцоо тасралтгүй давтагдаж, өндөр нарийвчлалыг баталгаажуулдаг. Ихэнх серво моторууд нарийвчлалын хувьд хаалттай хэлхээний хяналтыг ашигладаг.

Серво өсгөгч ба хянагчийн үүрэг

Хянагч болон өсгөгч нь серво моторыг тэжээж, чиглүүлэхийн тулд хамтран ажилладаг.

• Удирдагч : Үүнийг тархи гэж бодоорой. Энэ нь хэрэглэгчийн оролт эсвэл програмчлагдсан дараалал дээр үндэслэн командуудыг мотор руу илгээдэг. Командууд нь байрлал, хурд эсвэл эргүүлэх хүчийг зааж өгдөг.

• Servo өсгөгч : Удирдлагын дохио нь бага чадалтай. Өсгөгч нь эдгээр дохиог хөдөлгүүрийг жолоодох хүчтэй гүйдэл болгон нэмэгдүүлдэг. Мөн мотор хэр их хүч авахыг зохицуулж, хурд, эргүүлэх хүчийг нарийн хянадаг.

Тэд хамтдаа хөдөлгүүр нь өөрчлөгдөж буй ачааллын үед ч командуудад хурдан бөгөөд жигд хариу үйлдэл үзүүлэхийг баталгаажуулдаг.

Санал хүсэлтийн механизм ба алдаа засах

Санал хүсэлт бол үнэн зөв байдлын түлхүүр юм. Потенциометр эсвэл кодлогч гэх мэт мэдрэгч нь моторын босоо амны байрлал эсвэл хурдыг хэмжиж, энэ өгөгдлийг хяналтын хэлхээнд буцааж илгээдэг.

• Потенциометр нь босоо ам эргэх үед эсэргүүцлийг өөрчлөх замаар аналог дохио өгдөг. Тэд хобби сервод түгээмэл байдаг.

• Кодлогч нь босоо амны эргэлт, чиглэлийг тоолох дижитал дохио үүсгэдэг. Эдгээр нь илүү өндөр нарийвчлалыг санал болгодог бөгөөд үйлдвэрлэлийн сервод ердийн зүйл юм.

Хяналтын хэлхээ нь санал хүсэлтийг хүссэн байрлалтай харьцуулдаг. Аливаа ялгаа нь залруулах командыг өдөөдөг. Энэ алдааны залруулга нь тасралтгүй явагддаг бөгөөд энэ нь моторыг тогтвортой байрлалд байлгах эсвэл хөдөлгөөнгүй нарийн төвөгтэй замыг дагах боломжийг олгодог.

Нийтлэг хяналтын дохио ба харилцааны протоколууд

Серво моторууд нь системээс хамааран янз бүрийн хэлбэрээр хяналтын дохиог хүлээн авдаг.

• Импульсийн өргөн модуляц (PWM) : Хобби болон RC сервод зориулсан стандарт. Импульсийн өргөн нь хөдөлгүүрт зорилтот байрлалыг хэлдэг.

• Аналог дохио : Хүчдэлийн түвшин нь зарим үйлдвэрлэлийн тохиргоонд хүссэн хурд эсвэл эргүүлэх хүчийг илэрхийлдэг.

• Дижитал протоколууд : Нарийвчилсан серво системүүд EtherCAT, CANopen, Modbus, эсвэл Ethernet/IP зэрэг харилцааны протоколуудыг ашигладаг. Эдгээр нь хянагчдад нарийвчилсан тушаалуудыг илгээх, статусын шинэчлэлтийг бодит цаг хугацаанд хүлээн авах боломжийг олгодог.

Эдгээр протоколуудыг ашиглан серво моторууд нь автоматжуулалтын нарийн төвөгтэй сүлжээнд саадгүй нэгдэж, олон тэнхлэгт хөдөлгөөн, оношилгоог зохицуулах боломжийг олгодог.

Зөвлөмж: Төсөлдөө нарийн хяналт, найдвартай байдлыг хангахын тулд алдааг хурдан засч, хэвийн ажиллагааг хангахын тулд хаалттай хэлхээний санал хүсэлт, тохирох өсгөгч бүхий серво системийг сонгоорой.

Servo Motors-ийн хэрэглээ

Серво моторууд нь хаа сайгүй байдаг бөгөөд нарийн хөдөлгөөн шаарддаг олон төрлийн машин, төхөөрөмжүүдийг тэжээдэг. Тэдний байрлал, хурд, эргүүлэх хүчийг нарийн хянах чадвар нь тэдгээрийг олон салбарт зайлшгүй шаардлагатай болгодог. Серво моторууд гэрэлтдэг зарим үндсэн хэрэглээг авч үзье.

Робот техник ба автоматжуулалт

Роботууд үе мөч, гараа жигд, нарийвчлалтайгаар хөдөлгөхийн тулд серво мотороос ихээхэн хамаардаг. Роботын гарны үе бүр нь серво ашиглан тодорхой өнцөгт хүрч, тэдгээрийг тогтвортой байлгадаг. Энэ нарийвчлал нь электрон бараа угсрах, сав баглаа боодол зэрэг ажлуудад маш чухал юм. Автоматжуулалтын хувьд серво нь туузан дамжуулагчийг хурдан эхлүүлэх, зогсоох, эргүүлэхэд тусалдаг бөгөөд үйлдвэрлэлийн шугамыг үр ашигтай, найдвартай байлгадаг.

CNC машин ба нарийн үйлдвэрлэл

Компьютерийн тоон удирдлага (CNC) машинууд нь зүсэгч багаж болон ажлын хэсгүүдийг микроны түвшний нарийвчлалтайгаар чиглүүлэхийн тулд серво мотор ашигладаг. Серво нь багажны толгойн байрлал, хурдыг хянаж, үйлдвэрлэгчдэд хатуу хүлцэл бүхий эд ангиудыг бий болгох боломжийг олгодог. Сансар судлал, автомашин зэрэг салбарууд аюулгүй, өндөр чанартай эд ангиудын энэхүү нарийвчлалаас хамаардаг.

Аж үйлдвэрийн автоматжуулалт ба сав баглаа боодол

Үйлдвэрүүдэд серво моторууд нь бүтээгдэхүүнийг савлах, шошголох шил эсвэл овоолгын хайрцгийг савлах машинуудыг жолооддог. Тэдний хурдан хариу үйлдэл, зөв ​​байрлал нь жигд ажиллагааг хангаж, алдааг багасгадаг. Жишээлбэл, серво удирдлагатай тавиурууд нь барааг төгс овоолж, агуулахын зохион байгуулалт, тээвэрлэлтийн үр ашгийг сайжруулдаг.

Мини роботууд болон боловсролын иж бүрдэл

Сургууль эсвэл судалгааны лабораторид ашигладаг шиг мини роботууд хөдөлгөөн хийхэд ихэвчлэн жижиг серво мотор ашигладаг. LEGO MINDSTORMS гэх мэт иж бүрдэлд кодчилол болон робот техникийн үндсийг заах серво орно. Эдгээр авсаархан серво нь жижиг хэсгүүдийг хөдөлгөх хангалттай эргүүлэх моментоор хангаж, удирдах болон програмчлахад хялбар байдаг.

Хэрэглээний цахилгаан хэрэгсэл ба ухаалаг төхөөрөмж

Servo моторууд нь өдөр тутмын хэрэгсэлд бас гарч ирдэг. Камерууд нь тэдгээрийг автомат фокус болон томруулах функцүүдэд ашигладаг бөгөөд линзийг жигд, хурдан тохируулдаг. Автомат наалт эсвэл робот тоос сорогч зэрэг ухаалаг гэрийн төхөөрөмжүүд нь серво ашиглан нарийн хөдөлгөөн хийж, тав тухтай байдал, үйл ажиллагааг сайжруулдаг.

Зөвлөмж: Хэрэглээнд зориулж серво мотор сонгохдоо системийнхээ оновчтой гүйцэтгэл, үр ашгийг хангахын тулд шаардлагатай нарийвчлал, хурд, эргүүлэх хүчийг анхаарч үзээрэй.

Servo моторын давуу болон хязгаарлалтууд

Серво моторууд нь олон давуу талыг санал болгодог бөгөөд энэ нь тэдгээрийг нарийн хянах програмуудад түгээмэл болгодог. Гэсэн хэдий ч тэдгээр нь хэрэглэгчдэд анхаарах ёстой зарим сул талуудтай байдаг.

Өндөр нарийвчлал, давтагдах чадвар

Серво моторын хамгийн том давуу талуудын нэг нь өндөр нарийвчлалтай байрлал, хөдөлгөөн хийх чадвар юм. Хаалттай санал хүсэлтийн системийн ачаар тэд байр сууриа байнга шалгаж, алдаагаа даруй засдаг. Энэ нь робот гар, CNC машин, автомат угсрах шугам зэрэг давтагдах, нарийн хөдөлгөөн шаарддаг ажлуудад төгс болгодог. Тэд гадны хүчний нөлөөн дор ч тогтвортой байр сууриа хадгалж, үр дүнгээ байнга хангаж чаддаг.

Эрчим хүчний хэмнэлт, авсаархан дизайн

Серво моторууд нь зөвхөн зорилтот байрлал эсвэл хурддаа хүрэх, хадгалахад шаардлагатай хүчийг татдаг. Энэхүү пропорциональ хяналт нь бүрэн хүчээр тасралтгүй ажилладаг мотортой харьцуулахад эрчим хүчийг хэмнэдэг. Тэдний авсаархан хэмжээс нь ихэвчлэн моторын орон сууцны дотор араа болон мэдрэгчийг нэгтгэснээр олж авдаг бөгөөд энэ нь тэднийг нягт орон зайд байрлуулах боломжийг олгодог. Эрчим хүчний хэмнэлт ба жижиг талбайн хослол нь servo моторыг орон зай, эрчим хүчний хэрэглээ чухал ач холбогдолтой програмуудад тохиромжтой болгодог.

Зардал ба нарийн төвөгтэй байдлын талаар анхаарах зүйлс

Серво мотор нь маш сайн нарийвчлалтай байдаг ч стандарт мотороос илүү үнэтэй байдаг. Нэмэлт өртөг нь нэгдсэн мэдрэгч, хяналтын хэлхээ, заримдаа нарийн төвөгтэй араатай байдаг. Нэмж дурдахад, серво системийг тохируулах, тохируулах нь техникийн мэдлэг, ялангуяа үйлдвэрлэлийн хэрэглээний хувьд шаардлагатай байдаг. Тогтворгүй байдал эсвэл муу гүйцэтгэлээс зайлсхийхийн тулд хяналтын электроникийг зөв тохируулсан байх ёстой. Эхлэгчдэд эсвэл энгийн төслүүдийн хувьд энэ нарийн төвөгтэй байдал нь саад тотгор болдог.

Эргэх моментийн хүрээ ба хүнд даацын ажилд тохиромжтой

Серво моторууд нь ерөнхийдөө эрчим хүч гэхээсээ илүү нарийн хяналт шаарддаг хэрэглээнд илүү сайн байдаг. Олон тооны servo моторууд, ялангуяа хобби эсвэл RC төрлийн хөдөлгүүрүүд нь хязгаарлагдмал эргэлттэй байдаг тул хүнд даацын ачаалалд тохиромжгүй байдаг. Аж үйлдвэрийн серво моторууд нь илүү их эргүүлэх хүчийг өгдөг боловч ихэвчлэн илүү өндөр өртөгтэй, том хэмжээтэй байдаг. Хэт хүнд эсвэл тасралтгүй өндөр эргэлттэй ажлын хувьд индукцийн мотор эсвэл гидравлик идэвхжүүлэгч зэрэг бусад төрлийн моторууд илүү тохиромжтой байж болно.

Засвар үйлчилгээ ба шалгалт тохируулгын хэрэгцээ

Серво моторууд нь мэдрэгч ба электрон төхөөрөмжид тулгуурладаг бөгөөд энэ нь цаг хугацааны явцад шилжиж, муудаж болно. Тогтмол шалгалт тохируулга хийснээр санал хүсэлтийн систем үнэн зөв хэвээр байна. Тоос, чийг, чичиргээ ихтэй хатуу ширүүн орчинд мэдрэгч болон хяналтын хэлхээг илүү олон удаа засварлах шаардлагатай. Нэмж дурдахад, серво доторх араа нь элэгдэж, нарийвчлал болон эргэлтэнд нөлөөлдөг. Тохиромжтой засвар үйлчилгээ нь моторын ашиглалтын хугацааг уртасгаж, гүйцэтгэлийг хадгалах боловч системийн ерөнхий засвар үйлчилгээнд нэмэгддэг.

Зөвлөмж: Төсөлдөө зориулж серво мотор сонгохдоо өөрийн хэрэглээнд хамгийн сайн тохирохыг олохын тулд нарийвчлалыг зардал, нарийн төвөгтэй байдал, эргүүлэх моментийн шаардлагуудтай тэнцвэржүүлээрэй.

Дүгнэлт

Серво моторын технологийг эзэмших нь хаалттай хэлхээний санал хүсэлт болон PWM дохиогоор дамжуулан тэдгээрийн нарийн хяналтыг ойлгох явдал юм. Эдгээр моторууд нь робот техник, үйлдвэрлэлийн автоматжуулалтад тохиромжтой нарийвчлал, эрчим хүчний хэмнэлт, авсаархан хийцээрээ шилдэг юм. Ирээдүйн чиг хандлага нь гүйцэтгэл, холболтыг сайжруулах илүү ухаалаг, илүү нэгдсэн системд төвлөрдөг. Серво моторын үндсийг ойлгох нь төслүүдээ илүү нарийвчлалтай, найдвартай байдлаар оновчтой болгох боломжийг танд олгоно. www.laeg-en.com Laeg Electric Technologies нь таны хэрэглээнд бодит үнэ цэнийг нэмж, дээд зэргийн хяналт, үр ашигтай байдлыг хангахад зориулагдсан дэвшилтэт серво шийдлүүдийг санал болгодог.

Түгээмэл асуултууд

А: Серво мотор гэж юу вэ, энэ нь хэрхэн ажилладаг вэ?

Х: Серво мотор нь командыг тохируулахын тулд байрлал мэдрэгчийн оролт дээр тулгуурлан байнга тохируулж, хаалттай гогцоотой санал хүсэлтийн системийг ашиглан босоо амаа тодорхой байрлалд шилжүүлдэг нарийн удирдлагын мотор юм.

А: Роботехник, автоматжуулалтад яагаад серво моторыг илүүд үздэг вэ?

Х: Серво моторууд нь өндөр нарийвчлалтай, хурдан алдаа засах боломжийг олгодог бөгөөд энэ нь робот, автоматжуулалтад байрлалыг нарийн хянах, жигд хөдөлгөөн шаарддаг ажлуудад тохиромжтой.

А: Ердийн серво мотор хэр үнэтэй вэ?

Х: Серво моторын үнэ төрлөөс хамааран өөр өөр байдаг; хобби RC серво нь боломжийн үнэтэй байдаг бол үйлдвэрлэлийн хувьсах гүйдлийн серво мотор нь өндөр хүч чадал, нарийвчлалаас шалтгаалан илүү үнэтэй байдаг.

Асуулт: Серво мотортой холбоотой нийтлэг алдааг олж засварлах алхмууд юу вэ?

Х: Цахилгаан хангамжийн тогтвортой байдлыг шалгах, мэдрэгчийн хариу дохиог шалгах, PWM хяналтын дохионы зөв эсэхийг шалгах, араа болон утсанд гэмтэл байгаа эсэхийг шалгана уу.

А: Хувьсах гүйдлийн болон тогтмол гүйдлийн серво моторыг хэрхэн харьцуулах вэ?

Х: Хувьсах гүйдлийн серво мотор нь хүнд даацын ажилд илүү өндөр эргэлт, бат бөх чанарыг хангадаг бол DC servo мотор нь хөнгөн, удирдахад хялбар, жижиг хэрэглээнд тохиромжтой.
