Serie tipiche Motore a magnete permanente

La serie tipica (altezza centrale H: 80mm-355mm, potenza nominale: 0,55KW-500KW) I motori sono motori sincroni a magnete permanente di conversione di frequenza, un aspetto nuovo e bello, struttura ragionevole e affidabile. Velocità del motore 750rpm-3000rpm, classe F Edge F, Classe di protezione IP55, Modalità di raffreddamento IC411, S1 Sistema di lavoro continuo S1, classe di efficienza energetica IEC60034-30-1: la classe IE4 e la serie YE3 possono anche essere intercambiabili con lo stesso numero di sedili, possono anche essere personalizzate in base alle esigenze dei clienti.
Disponibilità:
quantità:
Informarsi Aggiungi al cestino

Pulsante di condivisione di Facebook
Pulsante di condivisione di Twitter
Pulsante di condivisione della linea
Pulsante di condivisione di WeChat
pulsante di condivisione LinkedIn
Pulsante Pinterest Condivisione
Pulsante di condivisione di WhatsApp
ShareThis Pulsante di condivisione
Serie tipiche Motore a magnete permanente motore elettrico
Caratteristica
Specifiche
Scaricamento


Tipo

Magnet permanente di frequenza della serie tipica Motore sincrono sincrono
Valuta il potere 0,55 ~ 500KW
Dimensione del telaio H80 ~ H355
Frequenza nominale 50Hz
Velocità 500 ~ 3000rpm
Classe di isolamento F
Metodo di raffreddamento IC411
Grado di protezione IP55
Dovere S1
Classe di efficienza IEC60034-30-1: IE4
Con la stessa cornice della serie Ye3


1695451208512


1695451328999

1695451391481




Parame tecnico （380V） Valore di progettazione
Tipo Power
KW		 Corrente
a		 Frequenza
HZ		 RPM
R/min		 EF.
%		 Pf RT
N-M
Velocità nominale 3000 giri /min /min
Tip80m1-8-30 0.75 1.4 200 3000 88.6 0.98 2.4
Tip80m2-8-30 1.1 2.0 200 3000 89.8 0.98 3.5
Tip90S-8-30 1.5 2.7 200 3000 90.9 0.98 4.8
Tip90L-8-30 2.2 3.9 200 3000 91.8 0.98 7.0
TYP100L-8-30 3 5.3 200 3000 92.6 0.98 9.6
Tip112M-8-30 4 7 200 3000 93.3 0.98 12.7
TYP132S1-8-30 5.5 9.6 200 3000 94.0 0.98 17.5
TYP132S2-8-30 7.5 13 200 3000 94.5 0.98 23.9
TYP160M1-8-30 11 18.9 200 3000 95.0 0.98 35.0
TYP160M2-8-30 15 25.8 200 3000 95.3 0.98 47.8
TYP160L-8-30 18.5 31.7 200 3000 95.6 0.98 58.9
TYP180M-8-30 22 37.5 200 3000 95.9 0.98 70.0
Tip200L1-8-30 30 51 200 3000 96.1 0.98 95.5
Tip200L2-8-30 37 62.9 200 3000 96.3 0.98 118
Tip225M-8-30 45 76.4 200 3000 96.4 0.98 143
Tip250m-8-30 55 93.3 200 3000 96.5 0.98 175
Tip280s-8-30 75 128 200 3000 96.6 0.97 239
Tip280m-8-30 90 154 200 3000 96.7 0.97 287
Tip315S-8-30 110 189 200 3000 96.0 0.97 350
Tip315M-8-30 132 227 200 3000 96.2 0.97 420
Tip315L1-8-30 160 275 200 3000 96.3 0.97 509
Tip315L2-8-30 200 343 200 3000 96.5 0.97 637
Tip355M1-8-30 220 377 200 3000 96.5 0.97 700
Tip355m2-8-30 250 428 200 3000 96.5 0.97 796
Tip355L1-8-30 280 480 200 3000 96.5 0.97 891
Tip355L2-8-30 315 540 200 3000 96.5 0.97 1003
Tip355L3-8-30 355 608 200 3000 96.5 0.97 1130
Tip355L4-8-30 375 642 200 3000 96.5 0.97 1194
Tip355L5-8-30 400 685 200 3000 96.5 0.97 1273
Tip355L6-8-30 450 771 200 3000 96.5 0.97 1433
Tip355L7-8-30 500 857 200 3000 96.5 0.97 1592
Velocità nominale 1500 giri /min /min
Tip80m1-8-15 0.55 1.0 100 1500 85.6 0.98 3.5
Tip80m2-8-15 0.75 1.4 100 1500 85.6 0.98 4.8
Tip90S-8-15 1.1 2.0 100 1500 87.4 0.98 7.0
Tip90L-8-15 1.5 2.8 100 1500 88.1 0.98 9.6
TYP100L1-8-15 2.2 4 100 1500 89.7 0.98 14.0
TYP100L2-8-15 3 5.5 100 1500 90.3 0.98 19.1
Tip112M-8-15 4 7.2 100 1500 90.9 0.98 25.5
TYP132S-8-15 5.5 9.8 100 1500 92.1 0.98 35.0
TYP132M-8-15 7.5 13.2 100 1500 92.6 0.98 47.8
TYP160M-8-15 11 19.2 100 1500 93.6 0.98 70.0
TYP160L-8-15 15 26 100 1500 94.0 0.98 95.5
TYP180M-8-15 18.5 32.1 100 1500 94.3 0.98 118
TYP180L-8-15 22 38 100 1500 94.7 0.98 140
Tip200L-8-15 30 51.7 100 1500 95.0 0.98 191
TYP225S-8-15 37 63.3 100 1500 95.3 0.98 236
Tip225M-8-15 45 77 100 1500 95.6 0.98 287
Tip250m-8-15 55 94 100 1500 95.8 0.98 350
Tip280s-8-15 75 128 100 1500 96.0 0.98 478
Tip280M-8-15 90 153 100 1500 96.2 0.98 573
Tip315S-8-15 110 187 100 1500 96.3 0.98 700
Tip315M-8-15 132 224 100 1500 96.4 0.98 840
Tip315L1-8-15 160 271 100 1500 96.6 0.98 1019
Tip315l2-8-15 200 338 100 1500 96.7 0.98 1273
Tip355M1-8-15 220 372 100 1500 96.7 0.98 1401
Tip355m2-8-15 250 423 100 1500 96.7 0.98 1592
Tip355L1-8-15 280 474 100 1500 96.7 0.98 1783
Tip355L2-8-15 315 533 100 1500 96.7 0.98 2006
Tip355L3-8-15 355 601 100 1500 96.7 0.98 2260
Tip355L4-8-15 375 635 100 1500 96.7 0.98 2388
Tip355L5-8-15 400 677 100 1500 96.7 0.98 2547
Tip355L6-8-15 450 762 100 1500 96.7 0.98 2865
Tip355L7-8-15 500 846 100 1500 96.7 0.98 3183
Velocità nominale 1000 giri /min /min
TYP100L-8-10 1.5 2.7 66.7 1000 89.9 0.98 14.3
Tip112M-12-10 2.2 3.9 100 1000 90.9 0.98 21.0
TYP132S-12-10 3 5.2 100 1000 91.8 0.98 28.7
TYP132M1-12-10 4 7.1 100 1000 92.7 0.98 38.2
TYP132M2-12-10 5.5 9.6 100 1000 93.4 0.98 52.5
TYP160M-12-10 7.5 13 100 1000 94.0 0.98 71.6
TYP160L-12-10 11 19 100 1000 94.5 0.98 105
TYP180L-12-10 15 25.9 100 1000 94.9 0.98 143
Tip200L1-12-10 18.5 31.8 100 1000 95.3 0.98 177
Tip200L2-12-10 22 37.7 100 1000 95.6 0.98 210
Tip225M-12-10 30 51.2 100 1000 95.8 0.98 287
Tip250m-12-10 37 63 100 1000 96.0 0.98 353
Tip280s-12-10 45 76.6 100 1000 96.2 0.98 430
Tip280m-12-10 55 93.5 100 1000 96.3 0.98 525
Tip315S-12-10 75 127 100 1000 96.4 0.98 716
Tip315M-12-10 90 153 100 1000 96.5 0.98 860
Tip315L1-12-10 110 188 100 1000 95.8 0.98 1051
Tip315L2-12-10 132 225 100 1000 96.0 0.98 1261
Tip355M1-12-10 160 272 100 1000 96.2 0.98 1528
Tip355m2-12-10 185 314 100 1000 96.3 0.98 1767
Tip355m3-12-10 200 340 100 1000 96.3 0.98 1910
Tip355L1-12-10 220 373 100 1000 96.4 0.98 2101
Tip355L2-12-10 250 424 100 1000 96.5 0.98 2388
Tip355L4-12-10 280 475 100 1000 96.5 0.98 2674
Tip355L5-12-10 315 534 100 1000 96.6 0.98 3008
Tip355L6-12-10 355 601 100 1000 96.6 0.98 3390
Tip355L7-12-10 375 635 100 1000 96.6 0.98 3581
Tip355L8-12-10 400 678 100 1000 96.6 0.98 3820
Velocità nominale 750 giri /min /min
TYP132S-12-7.5 2.2 4.0 75 750 88.1 0.98 28.0
TYP132M-12-7.5 3 5.5 75 750 89.0 0.98 38.2
TYP160M1-12-7.5 4 7.3 75 750 90.2 0.98 50.9
TYP160M2-12-7.5 5.5 9.9 75 750 90.9 0.98 70.0
TYP160L-12-7.5 7.5 13.4 75 750 91.5 0.98 95.5
TYP180L-12-7.5 11 19.4 75 750 92.7 0.98 140
Tip200L-12-7.5 15 26.3 75 750 93.3 0.98 191
TYP225S-12-7.5 18.5 32.2 75 750 94.0 0.98 236
TYP225M-12-7.5 22 38.1 75 750 94.5 0.98 280
Tip250m-12-7.5 30 51.8 75 750 94.7 0.98 382
Tip280s-12-7.5 37 63.7 75 750 95.0 0.98 471
Tip280m-12-7.5 45 77.4 75 750 95.2 0.98 573
Tip315S-12-7.5 55 94.3 75 750 95.4 0.98 700
Tip315M-12-7.5 75 128 75 750 95.6 0.98 955
Tip315l1-12-75 90 154 75 750 95.6 0.98 1146
Tip315l2-12-7.5 110 190 75 750 94.7 0.98 1401
Tip355M1-12-7.5 132 228 75 750 94.9 0.98 1681
Tip355m2-12-7.5 160 275 75 750 95.1 0.98 2037
Tip315l5-12-7.5 185 318 75 750 95.2 0.98 2356
Tip315l6-12-7.5 200 343 75 750 95.4 0.98 2547
Tip355L4-12-7.5 220 377 75 750 95.4 0.98 2801
Tip355L5-12-7.5 250 429 75 750 95.4 0.98 3183
Tip355L6-12-7.5 280 480 75 750 95.4 0.98 3565
Tip355L7-12-7.5 315 540 75 750 95.4 0.98 4011
Tip355L8-12-7.5 355 609 75 750 95.4 0.98 4520
Ridurre i parametri del prodotto di una dimensione del frame.
Velocità nominale 3000 giri /min /min
Tip80m3-8-30 1.5 2.7 200 3000 90.9 0.98 4.8
Tip80m4-8-30 2.2 3.9 200 3000 91.8 0.98 7.0
Tip90L1-8-30 3 5.3 200 3000 92.6 0.98 9.6
TYP100L1-8-30 4 7.0 200 3000 93.3 0.98 12.7
Tip112m1-8-30 5.5 9.6 200 3000 94.0 0.98 17.5
Tip112m2-8-30 7.5 13.0 200 3000 94.5 0.98 23.9
TYP132M1-8-30 11 18.9 200 3000 95.0 0.98 35.0
TYP132M2-8-30 15 25.8 200 3000 95.3 0.98 47.8
TYP132M3-8-30 18.5 31.7 200 3000 95.6 0.98 58.9
TYP160L1-8-30 22 37.5 200 3000 95.9 0.98 70.0
TYP180L1-8-30 30 51.0 200 3000 96.1 0.98 95.5
TYP180L2-8-30 37 62.9 200 3000 96.3 0.98 118
Tip200L3-8-30 45 76.4 200 3000 96.4 0.98 143
Tip225m1-8-30 55 93.3 200 3000 96.5 0.98 175
Tip250m1-8-30 75 128.0 200 3000 96.6 0.98 239
Tip250m2-8-30 90 154.0 200 3000 96.7 0.98 287
Tip280m1-8-30 110 189.0 200 3000 96.0 0.97 350
Tip280m2-8-30 132 227.0 200 3000 96.2 0.97 420
Tip280m3-8-30 160 275.0 200 3000 96.3 0.97 509
Tip280m4-8-30 185 317.0 200 3000 96.4 0.97 589
Tip280m5-8-30 200 343.0 200 3000 96.5 0.97 637
Tip315l3-8-30 220 377 200 3000 96.5 0.97 700
Tip315L4-8-30 250 428 200 3000 96.5 0.97 796
Tip315l5-8-30 280 480 200 3000 96.5 0.97 891
Tip315l6-8-30 315 540 200 3000 96.5 0.97 1003
Tip315l7-8-30 355 608 200 3000 96.5 0.97 1130
Velocità nominale 1500 giri /min /min
Tip80m3-8-15 1.1 2.0 100 1500 87.4 0.98 7.0
Tip80m4-8-15 1.5 2.8 100 1500 88.1 0.98 9.6
Tip90L1-8-15 2.2 4 100 1500 89.7 0.98 14.0
Tip90L2-8-15 3 5.5 100 1500 90.3 0.98 19.1
TYP100L3-8-15 4 7.2 100 1500 90.9 0.98 25.5
Tip112m1-8-15 5.5 9.8 100 1500 92.1 0.98 35.0
Tip112m2-8-15 7.5 13.2 100 1500 92.6 0.98 47.8
TYP132M1-8-15 11 19.2 100 1500 93.6 0.98 70.0
TYP132M2-8-15 15 26.0 100 1500 94.0 0.98 95.5
TYP160L1-8-15 18.5 32.1 100 1500 94.3 0.98 118
TYP160L2-8-15 22 38.0 100 1500 94.7 0.98 140
TYP180L1-8-15 30 51.7 100 1500 95.0 0.98 191
Tip200L1-8-15 37 63.3 100 1500 95.3 0.98 236
Tip200L2-8-15 45 77.0 100 1500 95.6 0.98 287
Tip225m1-8-15 55 94.0 100 1500 95.8 0.98 350
Tip250m1-8-15 75 128.0 100 1500 96.0 0.98 478
Tip250m2-8-15 90 153.0 100 1500 96.2 0.98 573
Tip280m1-8-15 110 187.0 100 1500 96.3 0.98 700
Tip280m2-8-15 132 224.0 100 1500 96.4 0.98 840
Tip280m3-8-15 160 271.0 100 1500 96.6 0.98 1019
Tip280m4-8-15 185 313.0 100 1500 96.6 0.98 1178
Tip280m5-8-15 200 338.0 100 1500 96.7 0.98 1273
Tip315l3-8-15 220 372.0 100 1500 96.7 0.98 1401
Tip315L4-8-15 250 423.0 100 1500 96.7 0.98 1592
Tip315l5-8-15 280 474.0 100 1500 96.7 0.98 1783
Tip315l6-8-15 315 533.0 100 1500 96.7 0.98 2006
Velocità nominale 1000 giri /min /min
TYP100L1-8-10 2.2 3.9 66.7 1000 90.9 0.98 21.0
Tip112m1-8-10 3 5.2 66.7 1000 91.8 0.98 28.7
Tip112m2-8-10 4 7.1 66.7 1000 92.7 0.98 38.2
Tip112m3-8-10 5.5 9.6 66.7 1000 93.4 0.98 52.5
TYP132M3-12-10 7.5 13.0 100 1000 94.0 0.98 71.6
TYP132M4-12-10 11 19.0 100 1000 94.5 0.98 105
TYP160L1-12-10 15 25.9 100 1000 94.9 0.98 143
TYP180L1-12-10 18.5 31.8 100 1000 95.3 0.98 177
TYP180L2-12-10 22 37.7 100 1000 95.6 0.98 210
Tip200L3-12-10 30 51.2 100 1000 95.8 0.98 287
TYP225M1-12-10 37 63.0 100 1000 96.0 0.98 353
Tip250m1-12-10 45 76.6 100 1000 96.2 0.98 430
Tip250m2-12-10 55 93.5 100 1000 96.3 0.98 525
Tip280m1-12-10 75 127.0 100 1000 96.4 0.98 716
Tip280m2-12-10 90 153 100 1000 96.5 0.98 860
Tip280m3-12-10 110 188.0 100 1000 95.8 0.98 1051
Tip280m4-12-10 132 225.0 100 1000 96.0 0.98 1261
Tip315l3-12-10 160 272.0 100 1000 96.2 0.98 1528
Tip315L4-12-10 185 314.0 100 1000 96.3 0.98 1767
Tip315l5-12-10 200 340.0 100 1000 96.3 0.98 1910
Tip315l6-12-10 220 373.0 100 1000 96.4 0.98 2101
Tip315L7-12-10 250 424 100 1000 96.5 0.98 2388
Velocità nominale 750 giri /min /min
TYP132M1-12-7.5 4 7.3 75 750 90.2 0.98 50.9
TYP132M2-12-7.5 5.5 9.9 75 750 90.9 0.98 70.0
TYP132M3-12-7.5 7.5 13.4 75 750 91.5 0.98 95.5
TYP160L1-12-7.5 11 19.4 75 750 92.7 0.98 140
TYP180L1-12-7.5 15 26.3 75 750 93.3 0.98 191
Tip200L1-12-7.5 18.5 32.2 75 750 94.0 0.98 236
Tip200L2-12-7.5 22 38.1 75 750 94.5 0.98 280
Tip225m1-12-7.5 30 51.8 75 750 94.7 0.98 382
Tip250m1-12-7.5 37 63.7 75 750 95.0 0.98 471
Tip250m2-12-7.5 45 77.4 75 750 95.2 0.98 573
Tip280m1-12-7.5 55 94.3 75 750 95.4 0.98 700
Tip280m2-12-7.5 75 128 75 750 95.6 0.98 955
Tip280m3-12-7.5 90 154 75 750 95.6 0.98 1146
Tip280m4-12-7.5 110 190 75 750 94.7 0.98 1401
Tip315l3-12-7.5 132 228 75 750 94.9 0.98 1681
Tip315l4-12-7.5 160 275 75 750 95.1 0.98 2037
Tip315l5-12-7.5 185 318 75 750 95.2 0.98 2356
Tip315l6-12-7.5 200 343 75 750 95.4 0.98 2547











Caratteristica
Specifiche
Scaricamento

Prodotti correlati

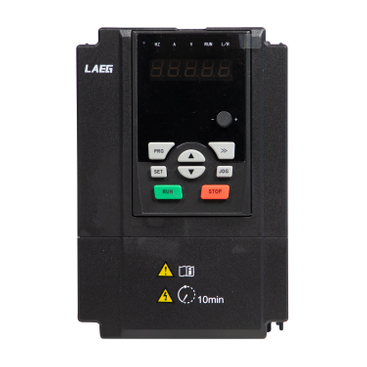

LD320 Azionamento AC di controllo vettoriale ad alte prestazioni
LD320 Azionamento AC di controllo vettoriale ad alte prestazioni
L'inverter generale di LD320 a scopo generale è compatibile sia con motori sincroni a magneti permanenti che motori a induzione, adottando la tecnologia di controllo vettoriale all'avanguardia. Dotato di diverse interfacce di espansione e gli più recenti accessori, realizza l'integrazione del controllo della coppia e del controllo della velocità, affrontando facilmente le sfide di trasmissione complesse e ad alta precisione nelle applicazioni industriali. Supporto 1PH/3PH 220V e alimentatori 3PH 380 V a 50/60Hz, la sua gamma di alimentazione si estende da 0,12 kW a 800kW.
0
0

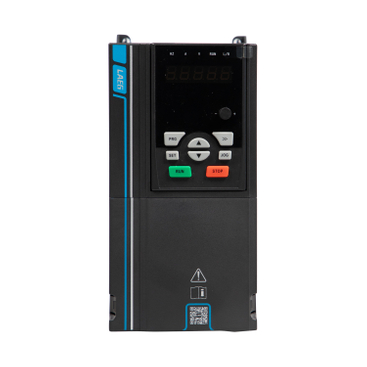

Serie LD350 General Vector Inverter
Serie LD350 General Vector Inverter
LD350 General Pupishe Inverter è un motore altamente efficiente e affidabile, adatto a varie applicazioni industriali. È dotato di componenti di marca di qualità premium e di un design modulare per una facile installazione e manutenzione. Supportando più tipi di motori, inclusi motori sincroni permanenti a magnete e motori asychono, è compatibile con alimentatori 1/ora 220 V e 3PH 380 V a 50/60Hz, con un intervallo di potenza da 0,75 kW a 400kW.
0
0

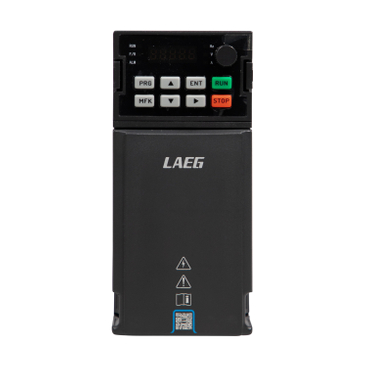

AD10 inverter mini frequenza portatile
AD10 inverter mini frequenza portatile
L'inverter economico dell'AD10 è appositamente progettato per motori inferiori a 11kW, completamente compatibile con motori asincroni e motori sincroni, nonché con alimentatori 1Ph, 220 V e 3 pH 380 V. Alte prestazioni economiche con un Desig intuitivo garantisce facili operazioni e ampiamente applicabili ai requisiti di trasmissione del motore nei settori industriali e commerciali. Inoltre, la sua notevole stabilità e molteplici funzioni di protezione garantiscono operazioni affidabili a lungo termine.
⚡ Offerta speciale: sostituzione dell'unità completa di 30 mesi + sconto esclusivo. Contattaci ora!
0
0
La società aderisce al principio di progettazione ingegneristica di 'servizio di prima classe, eccellenza, pragmatismo e ricerca dell'eccellenza '.
  Miss Yang: +86-13714803172
     Miss Xiao: +86-19166360189
  WhatsApp: +86-19166360189
  Email: market001@laeg.com



Collegamenti rapidi

Categoria del prodotto

Contattaci
Copyright © 2023  Laeg Electric Technologies.  Sitemap |  Informativa sulla privacy | Supportato da Leadong.com 备案号 ： 皖 ICP 备 2023014495 号 -1
